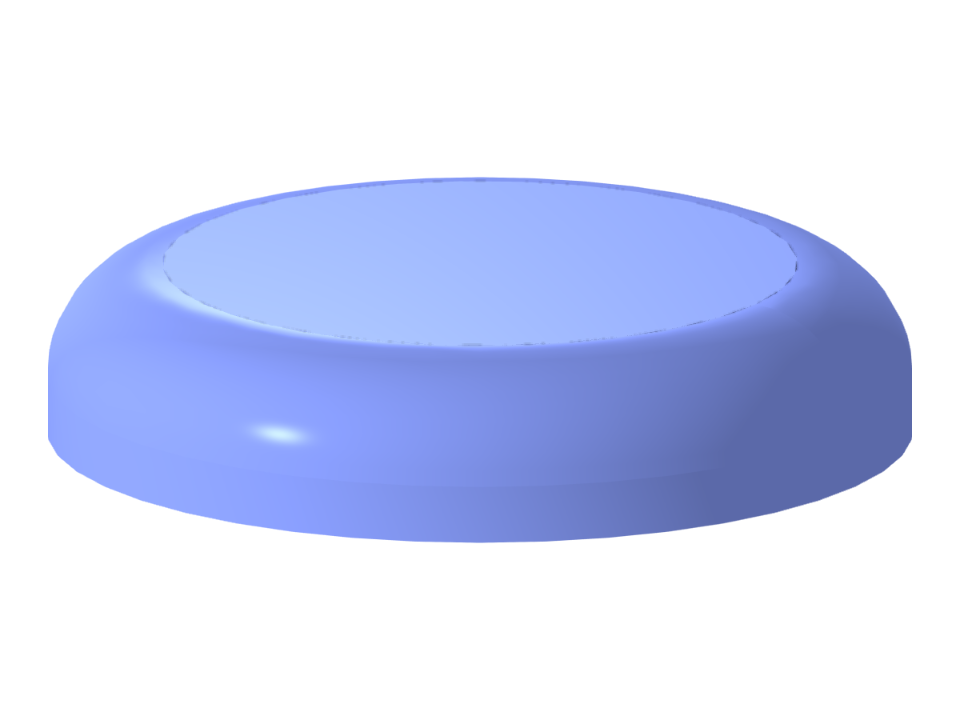

HPV007 | Płaska głowica zbiornika ciśnieniowego
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 3 |
| Liczba linii | 6 |
| Liczba prętów | 0 |
| Liczba powierzchni | 3 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 8,001 t |
| Wymiarowanie | 2,900 x 0,550 x 2,900 m |
