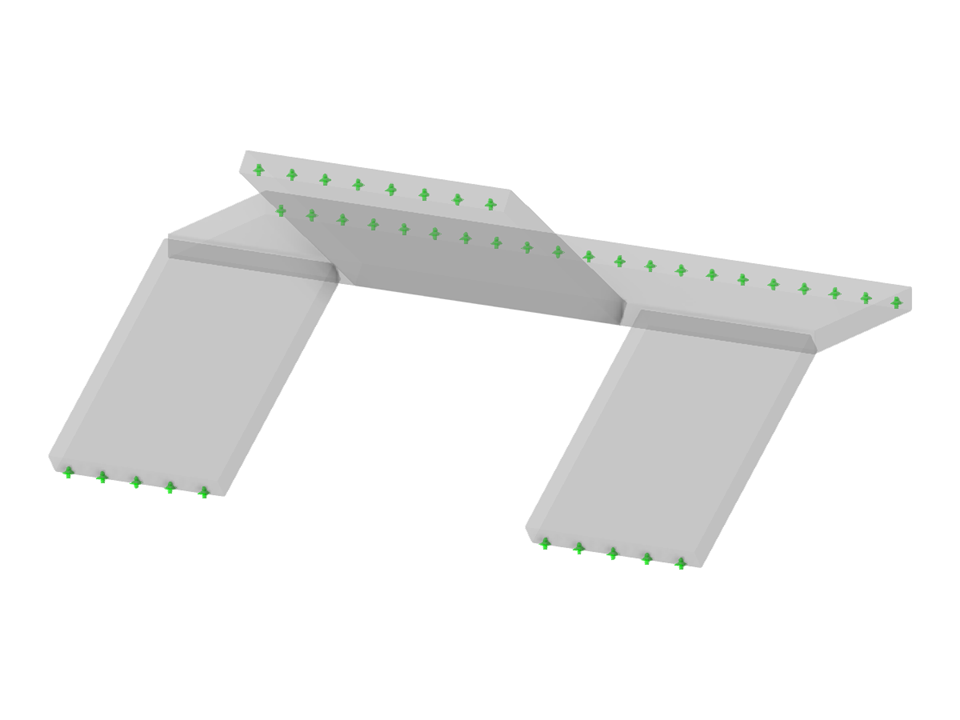

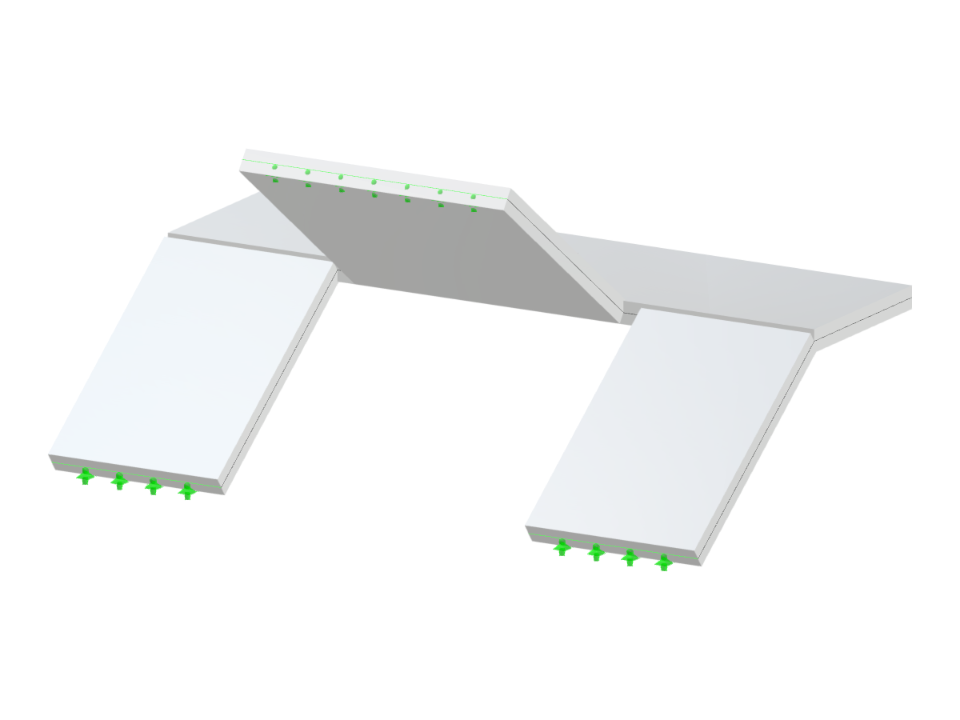

Trzybiegowe schody betonowe z dzielonymi biegami powrotnymi.
STC010 | Schody trzybiegowe z podzielonymi biegami
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 14 |
| Liczba linii | 17 |
| Liczba prętów | 0 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 11,606 t |
| Wymiarowanie | 6,100 x 2,800 x 3,500 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
