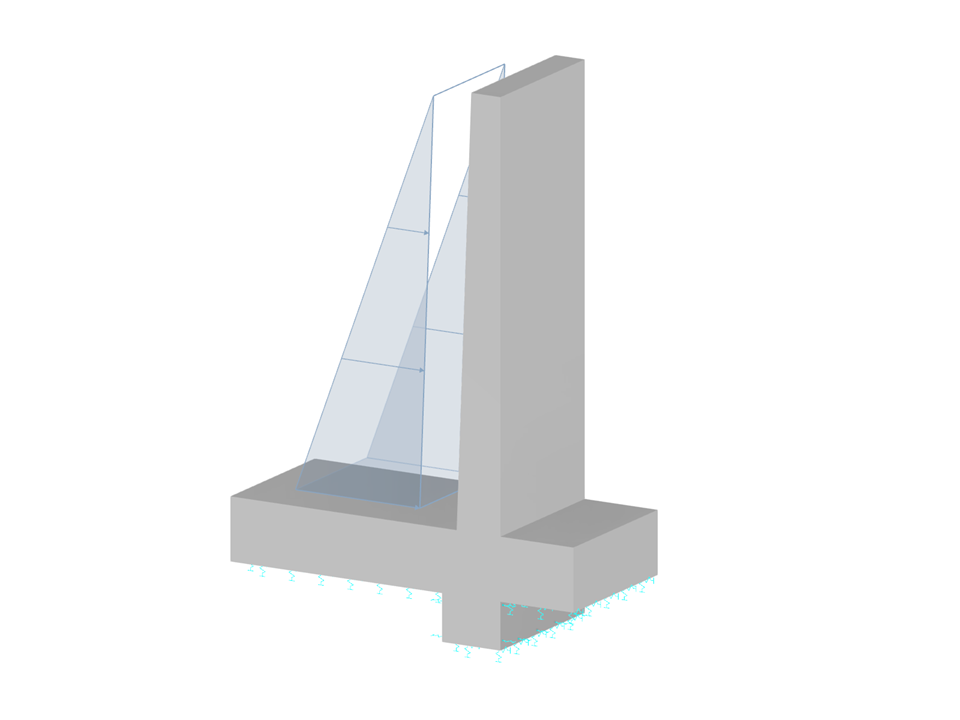

Wspornikowa ściana oporowa z betonu zbrojonego.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
Ściana oporowa z betonu zbrojonego
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 24 |
| Liczba linii | 36 |
| Liczba prętów | 0 |
| Liczba powierzchni | 14 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 5 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 4,002 t |
| Wymiarowanie | 2,350 x 3,400 x 1,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
