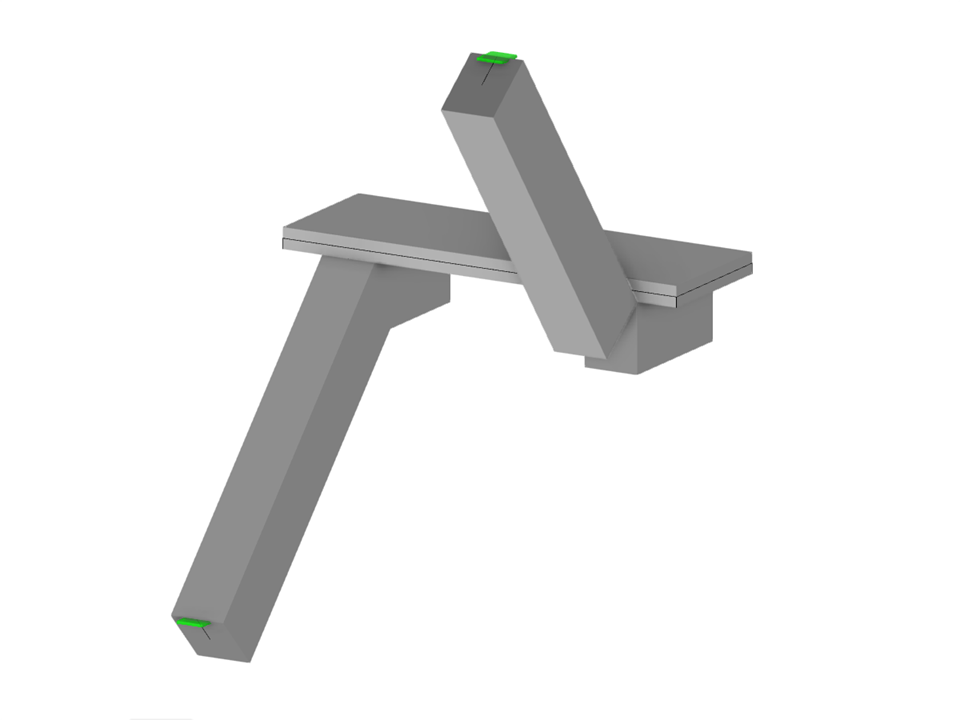

Betonowe schody wspornikowe z antresolą.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
Schody podparte na belce wspornikowej
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 10 |
| Liczba linii | 8 |
| Liczba prętów | 4 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 4,419 t |
| Wymiarowanie | 3,000 x 4,000 x 3,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
