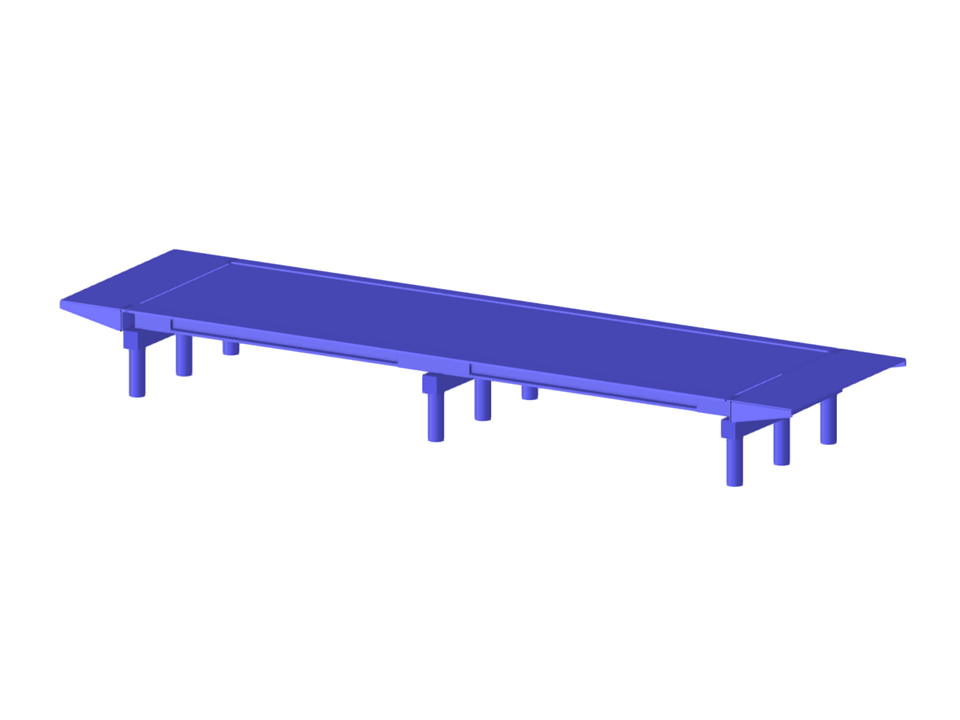

Most z betonu kablobetonowego do analizy metodą elementów skończonych w celu określenia wytrzymałości i zachowania mostu w różnych warunkach obciążenia.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
Most z betonu sprężonego
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 204 |
| Liczba linii | 213 |
| Liczba prętów | 86 |
| Liczba powierzchni | 46 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 18 |
| Ilość KO | 21 |
| Liczba kombinacji wyników | 3 |
| Ciężar całkowity | 1468,566 t |
| Wymiarowanie | 61,200 x 6,650 x 16,500 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
