Parametryzacja geometrii dwudziestościanu ściętego.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).

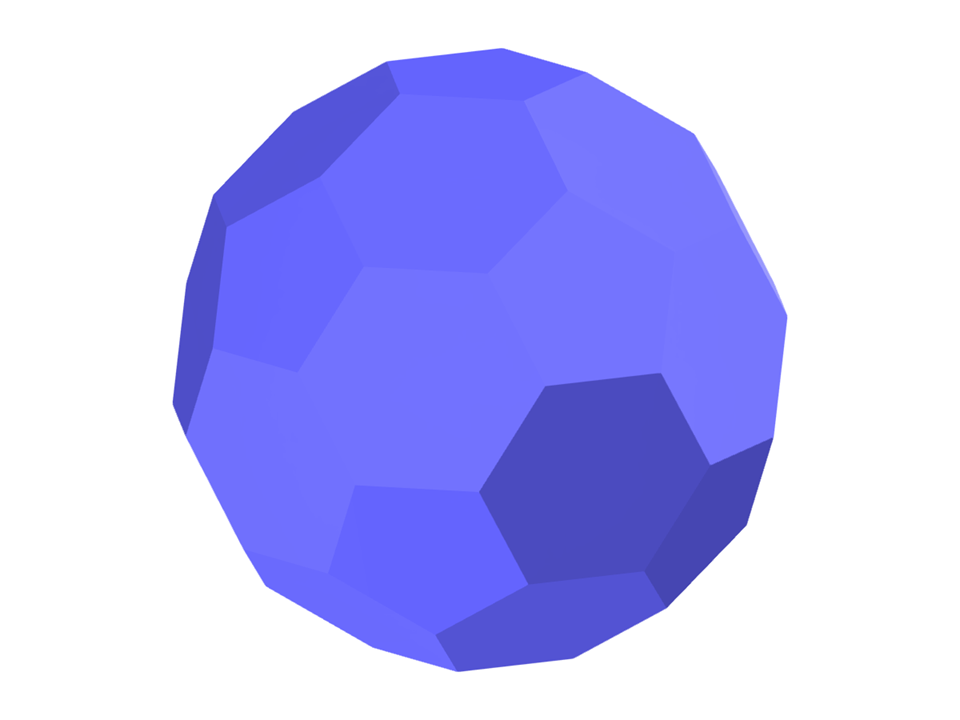

Dwudziestościan ścięty
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 60 |
| Liczba linii | 90 |
| Liczba prętów | 0 |
| Liczba powierzchni | 32 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 228,151 t |
| Wymiarowanie | 3,857 x 3,757 x 3,918 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
