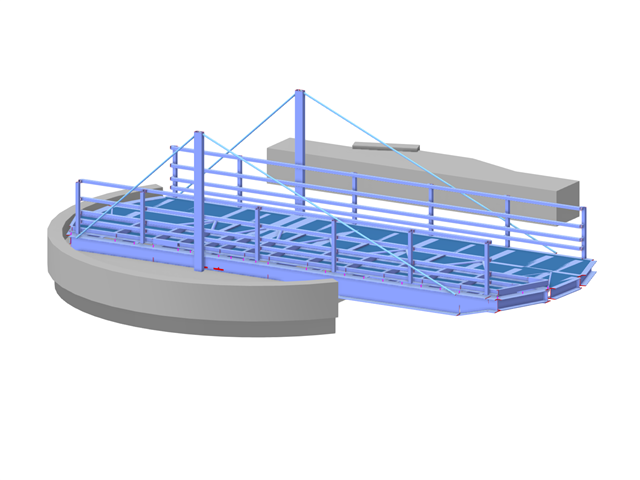

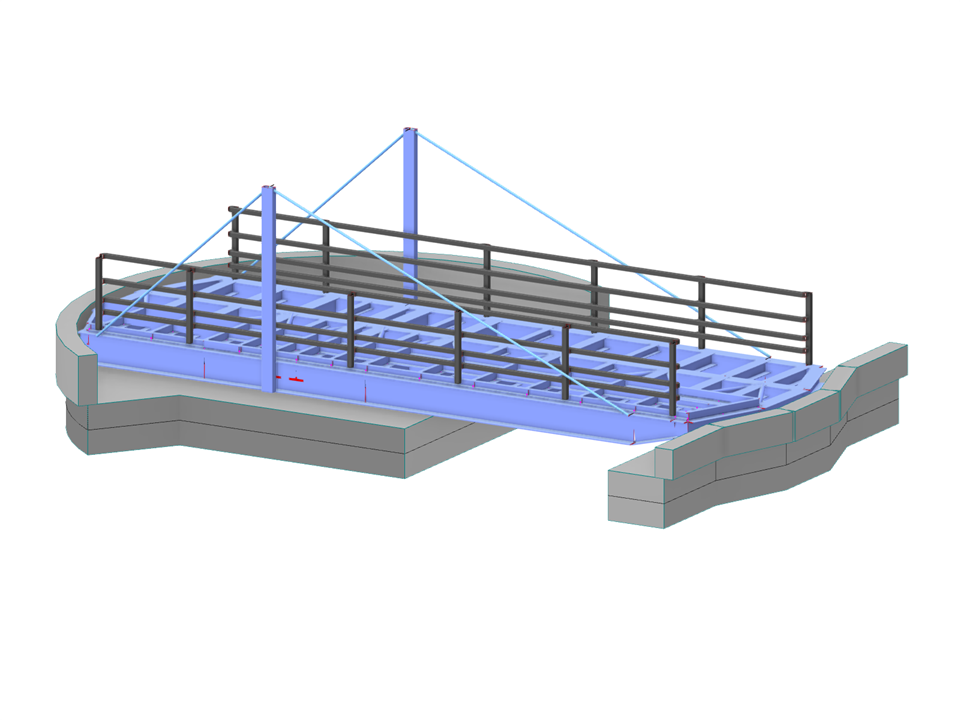

Most obrotowy Airedale w Rodley, Wielka Brytania | Stan otwarty
| Liczba węzłów | 460 |
| Liczba linii | 554 |
| Liczba prętów | 443 |
| Liczba powierzchni | 99 |
| Ilość brył | 7 |
| Ilość przypadków obciążenia | 26 |
| Ilość KO | 873 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 236,997 t |
| Wymiarowanie | 15,741 x 4,407 x 10,059 m |
Projekt klienta
Funkcja produktu
Baza informacji
.png?mw=350&hash=29e20d05fc7a2f65beea60b6416aa934bebcf505)
Baza informacji
Dodatkowy moduł RF-MOVE/RSMOVE nie wyświetla żadnych tabel z wynikami. Utworzone przypadki obciążeń można sprawdzić w programie RFEM/RSTAB. Opisy poszczególnych obciążeń ruchomych są tworzone na podstawie odpowiedniego numeru przyrostu obciążenia.
Istnieje jednak możliwość modyfikowania opisów w programie RFEM/RSTAB. Wszystkie dane tabelaryczne można przesyłać do aplikacji MS Excel.
Jednym kliknięciem myszki można tworzyć różne przypadki obciążeń. Po zakończeniu generowania moduł wyświetla ilość utworzonych przypadków obciążeń oraz kombinacji wyników.
Zbiory prętów z obciążeniami ruchomymi wybierane są graficznie w modelu programu RFEM/RSTAB. Do jednego zbioru prętów można zastosować jednocześnie kilka różnych typów obciążeń.
Określając pierwszą pozycję obciążenia, można precyzyjnie odwzorować obciążenie przychodzące w bieżni pręta ciągłego. W ten sam sposób można określić, czy obciążenie ruchome składające się z różnych przyłożeń obciążeń może przemieścić się poza koniec prętów ciągłych (most) czy nie (bieżnia podsuwnicowa).
Przyrost poszczególnych pozycji obciążenia zależy od liczby przypadków obciążeń wygenerowanych dla programu RFEM/RSTAB. Obciążenia można również dodawać do już istniejących przypadków obciążeń w programie RFEM/RSTAB, dzięki czemu nie jest wymagana dodatkowa superpozycja. Dostępnych jest kilka typów obciążeń, na przykład obciążenia pojedyncze, liniowe i trapezowe, a także pary obciążeń i kilka jednorodnych obciążeń skupionych.
Obciążenia można przykładać w kierunku lokalnym i globalnym. Aplikacja może odnosić się do rzeczywistej długości pręta lub do rzutowania w kierunku globalnym.
- Generowanie do 9999 przypadków obciążeń z ruchomych pozycji obciążenia
- Parametryczne pozycje obciążeń dla różnych obciążeń skupionych i rozłożonych
- Sumowanie kilku obciążeń ruchomych w jednym tworzonym przypadku
- Możliwość dodawania obciążeń do już istniejących przypadków obciążeń w programie RFEM/RSTAB
- Generowanie kombinacji wyników w celu określenia najbardziej niekorzystnego położenia obciążenia
- Możliwość zapisywania specyfikacji obciążeń w celu późniejszego wykorzystania w innych konstrukcjach
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Nieliniowe zachowanie materiału umożliwia uwzględnienie w programie RFEM nieliniowości materiałowych (np. izotropowy plastyczny, ortotropowy plastyczny, izotropowy z uszkodzeniem).
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Rozszerzenie
Daje możliwość uwzględnienia zmiennego w czasie zachowania materiału w przypadku prętów. Długotrwałe efekty takie jak pełzanie, skurcz i starzenie w zależności od konstrukcji mogą wpływać na rozkład sił wewnętrznych.
Rozszerzenie
Rozszerzenie Skręcanie skrępowane (7 stopni swobody) umożliwia uwzględnienie deplanacji przekroju jako dodatkowego stopnia swobody podczas wymiarowania prętów.
Rozszerzenie
Dokładne określenie warunków gruntowych znacząco wpływa na jakość analizy statyczno-wytrzymałościowej budynków.
Rozszerzenie
Rozszerzenie Analiza modalna umożliwia obliczanie wartości własnych, częstotliwości i okresów drgań własnych dla modeli prętowych, powierzchniowych i bryłowych.
Rozszerzenie
Rozszerzenie zawiera obszerną bibliotekę akcelerogramów ze stref sejsmicznych, które można wykorzystać do wygenerowania spektrum odpowiedzi.
Rozszerzenie
Za pomocą rozszerzenia Analiza pushover można przeanalizować oddziaływania sejsmiczne na konkretny budynek, a tym samym ocenić, czy jest on w stanie wytrzymać trzęsienie ziemi.
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia różne kontrole obliczeń zgodnie z międzynarodowymi normami. Możliwe jest projektowanie prętów, powierzchni i słupów, a także przeprowadzanie analizy przebicia i odkształcenia.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Usługi sieciowe
Webservice to programowalny interfejs dla programów RFEM i RSTAB. Interfejs jest oparty na standardowych technologiach. Programy RFEM i RSTAB udostępniają usługę serwera, z której można korzystać lokalnie lub przez sieć. Usługa ta umożliwia odczyt i zapis danych z programu RFEM/RSTAB. Do komunikacji klient-serwer używany jest protokół SOAP.
