Parametryzacja płyty z betonu strunobetonowego o geometrii stalowego dźwigara kratowego.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

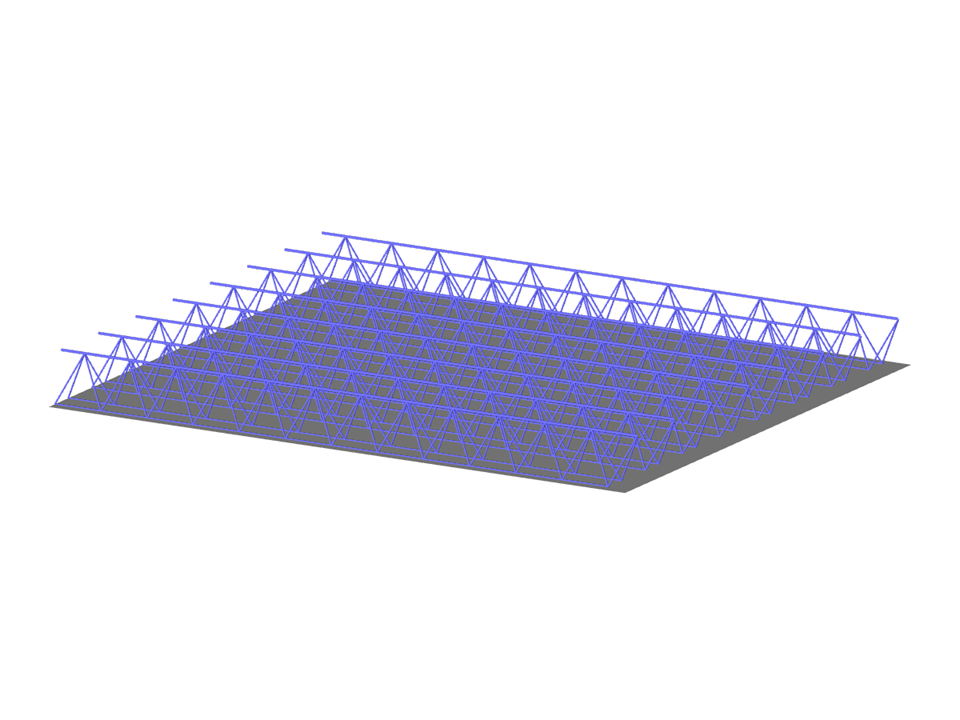

Płyta sprężona z dźwigarem kratowym
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 324 |
| Liczba linii | 716 |
| Liczba prętów | 696 |
| Liczba powierzchni | 1 |
| Ciężar całkowity | 0,707 t |
| Wymiarowanie | 2,500 x 2,150 x 0,200 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
