Parametryzacja geometrii kratownicy Pratta o profilu PGC.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

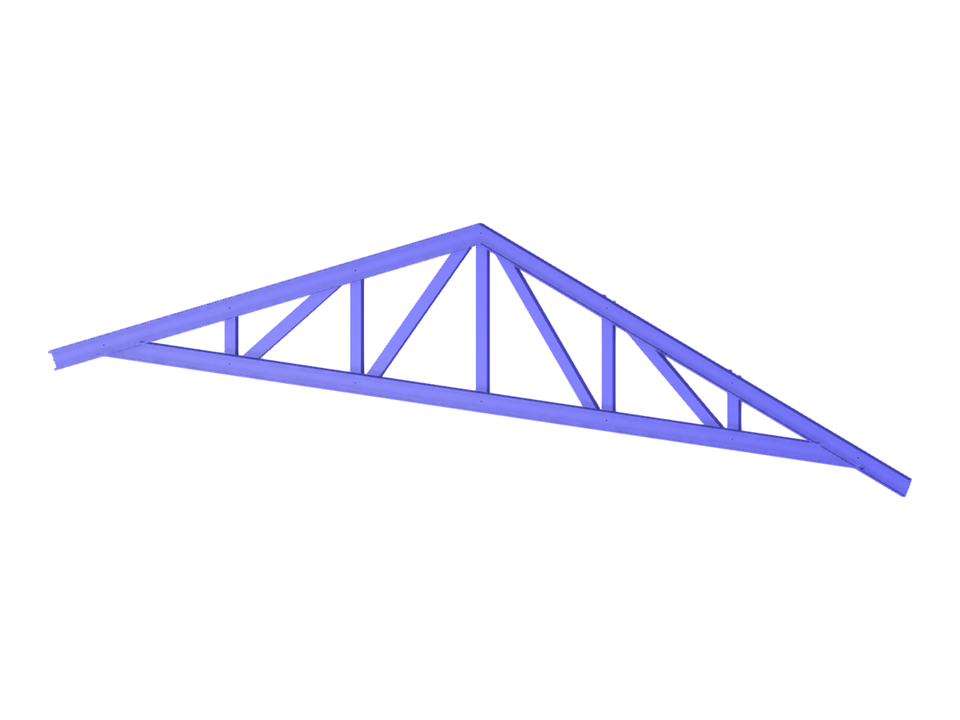

Kratownica Pratta
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 22 |
| Liczba linii | 23 |
| Liczba prętów | 23 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,070 t |
| Wymiarowanie | 6,800 x 1,360 x 0,000 m |
