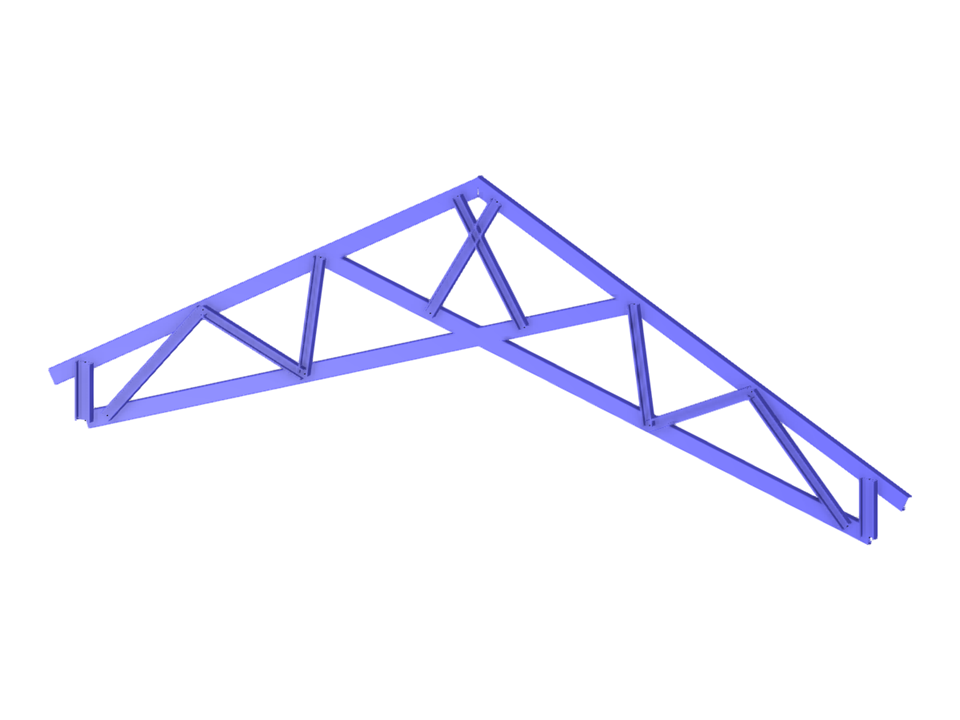

Parametryzacja geometrii krokwi nożycowych o profilu PGC (służy do montażu skosów).
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
kratownica nożycowa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 17 |
| Liczba linii | 14 |
| Liczba prętów | 14 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,092 t |
| Wymiarowanie | 6,000 x 2,000 x 0,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
