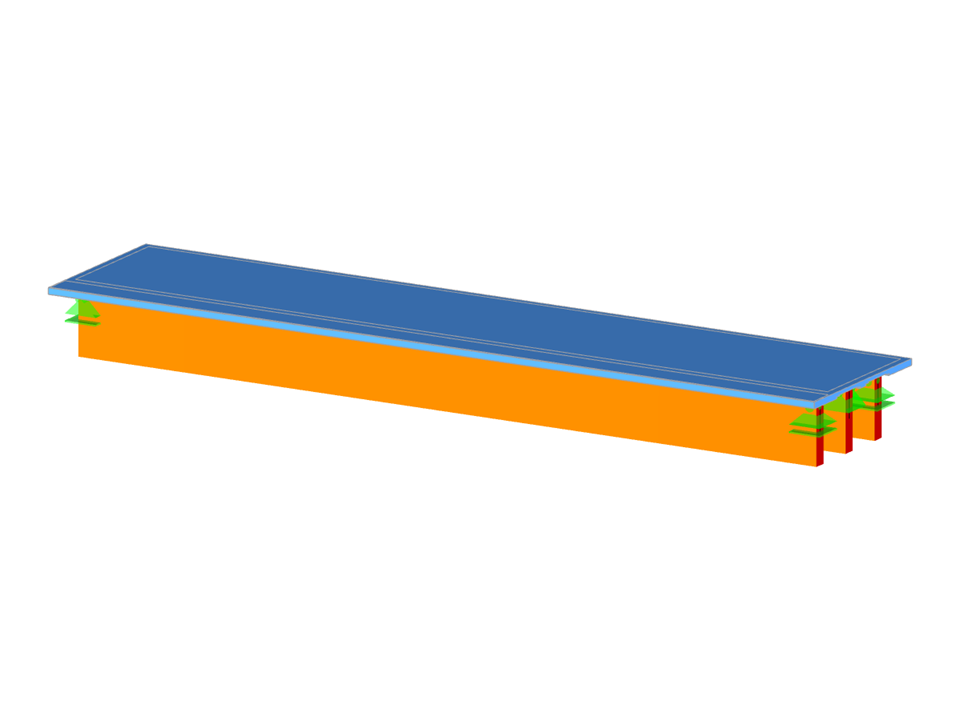

Praca dyplomowa 000470 | Analiza drewnianych mostów zespolonych UHPC
| Liczba węzłów | 117 |
| Liczba linii | 118 |
| Liczba prętów | 27 |
| Liczba powierzchni | 23 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 14 |
| Liczba kombinacji wyników | 32 |
| Ciężar całkowity | 23,759 t |
| Wymiarowanie | 16,300 x 3,600 x 0,966 m |
| Wersja programu | 5.27.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Baza informacji
Baza informacji
Baza informacji
Ogólne informacje
Dodatkowy moduł RF-MOVE/RSMOVE nie wyświetla żadnych tabel z wynikami. Utworzone przypadki obciążeń można sprawdzić w programie RFEM/RSTAB. Opisy poszczególnych obciążeń ruchomych są tworzone na podstawie odpowiedniego numeru przyrostu obciążenia.
Istnieje jednak możliwość modyfikowania opisów w programie RFEM/RSTAB. Wszystkie dane tabelaryczne można przesyłać do aplikacji MS Excel.
Jednym kliknięciem myszki można tworzyć różne przypadki obciążeń. Po zakończeniu generowania moduł wyświetla ilość utworzonych przypadków obciążeń oraz kombinacji wyników.
Zbiory prętów z obciążeniami ruchomymi wybierane są graficznie w modelu programu RFEM/RSTAB. Do jednego zbioru prętów można zastosować jednocześnie kilka różnych typów obciążeń.
Określając pierwszą pozycję obciążenia, można precyzyjnie odwzorować obciążenie przychodzące w bieżni pręta ciągłego. W ten sam sposób można określić, czy obciążenie ruchome składające się z różnych przyłożeń obciążeń może przemieścić się poza koniec prętów ciągłych (most) czy nie (bieżnia podsuwnicowa).
Przyrost poszczególnych pozycji obciążenia zależy od liczby przypadków obciążeń wygenerowanych dla programu RFEM/RSTAB. Obciążenia można również dodawać do już istniejących przypadków obciążeń w programie RFEM/RSTAB, dzięki czemu nie jest wymagana dodatkowa superpozycja. Dostępnych jest kilka typów obciążeń, na przykład obciążenia pojedyncze, liniowe i trapezowe, a także pary obciążeń i kilka jednorodnych obciążeń skupionych.
Obciążenia można przykładać w kierunku lokalnym i globalnym. Aplikacja może odnosić się do rzeczywistej długości pręta lub do rzutowania w kierunku globalnym.
- Generowanie do 9999 przypadków obciążeń z ruchomych pozycji obciążenia
- Parametryczne pozycje obciążeń dla różnych obciążeń skupionych i rozłożonych
- Sumowanie kilku obciążeń ruchomych w jednym tworzonym przypadku
- Możliwość dodawania obciążeń do już istniejących przypadków obciążeń w programie RFEM/RSTAB
- Generowanie kombinacji wyników w celu określenia najbardziej niekorzystnego położenia obciążenia
- Możliwość zapisywania specyfikacji obciążeń w celu późniejszego wykorzystania w innych konstrukcjach
