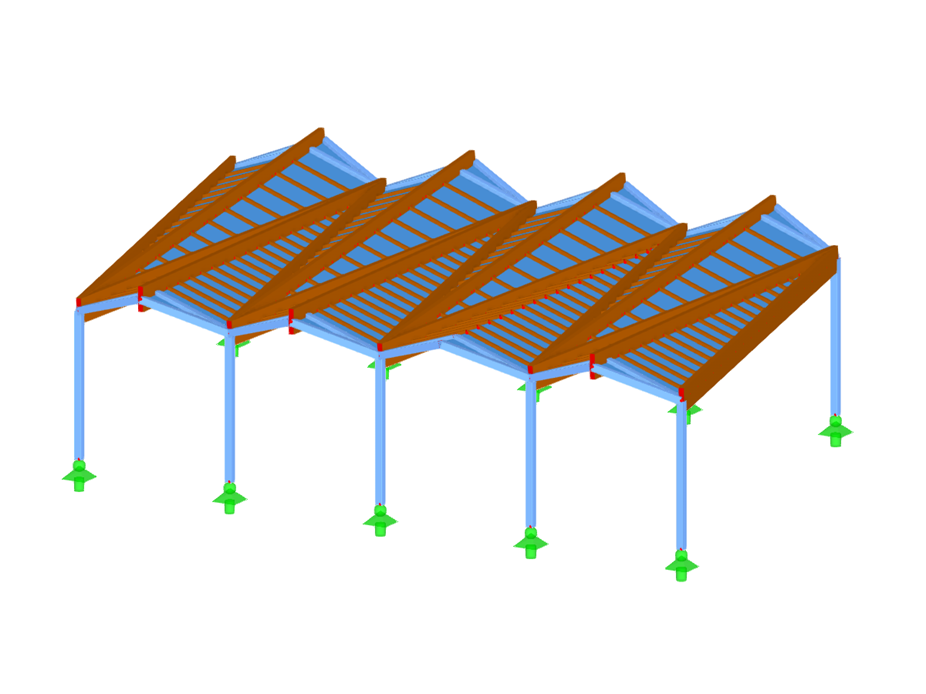

Model w RFEM dachu plisowanego, z otwartą fasadą, na placu w miejscowości Anoeta, Hiszpania. | © Madergia
Drewniany strop z laminowanych belek i płyt
Liczba węzłów | 455 |
Liczba linii | 343 |
Liczba prętów | 343 |
Liczba powierzchni | 16 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 9 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 18,945 t |
Wymiarowanie | 31,282 x 9,384 x 22,297 m |
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
Chcesz obliczyć belki zakrzywione (na przykład wykonane z drewna klejonego warstwowo)? W tym celu można użyć różnych rozkładów przekroju dla prętów:
- Zakrzywiona
- Dźwigar zakrzywiony o stałej wysokości
- Dźwigar zakrzywiony o zmiennej wysokości
- Belka o zmiennym przekroju | Paraboliczny
Dla podpór obliczeniowych można uwzględnić redukcję siły tnącej. Umożliwia to przeprowadzenie kontroli ścinania z decydującą siłą tnącą w odległości wysokości belki od krawędzi podpory.
