Instrukcja online programu RFEM | Powierzchnie

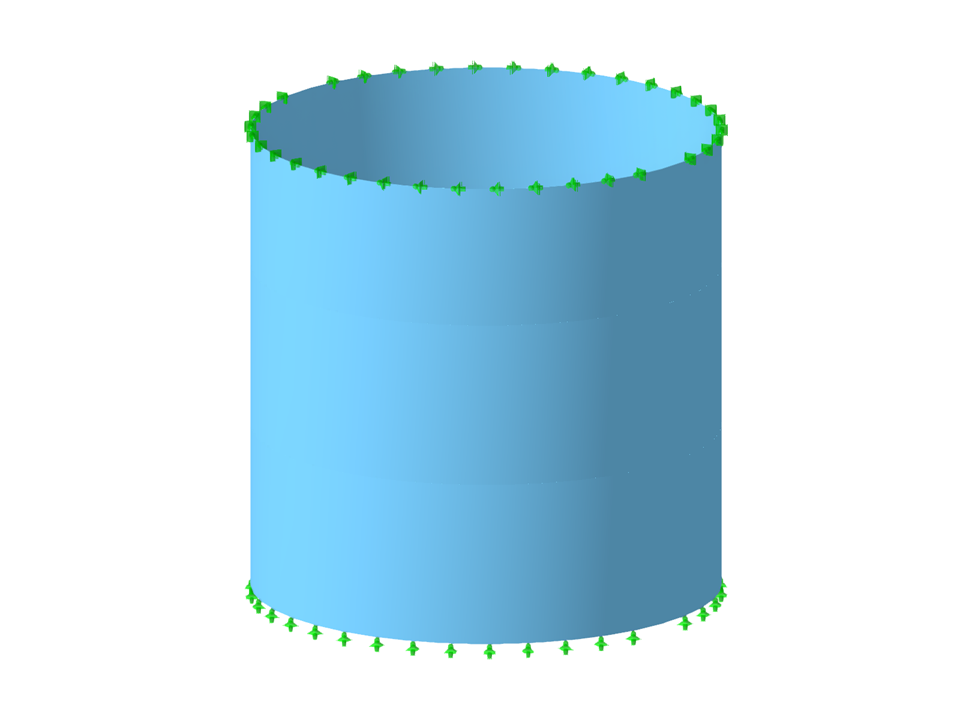

Stalowy cylinder
| Liczba węzłów | 8 |
| Liczba linii | 14 |
| Liczba prętów | 0 |
| Liczba powierzchni | 6 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 19,976 t |
| Wymiarowanie | 10,000 x 10,000 x 10,000 m |
