Pełna parametryzacja geometrii połączenia przekroju skrzynkowego z kontrolą wymiarową i sworzniem połączenia.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

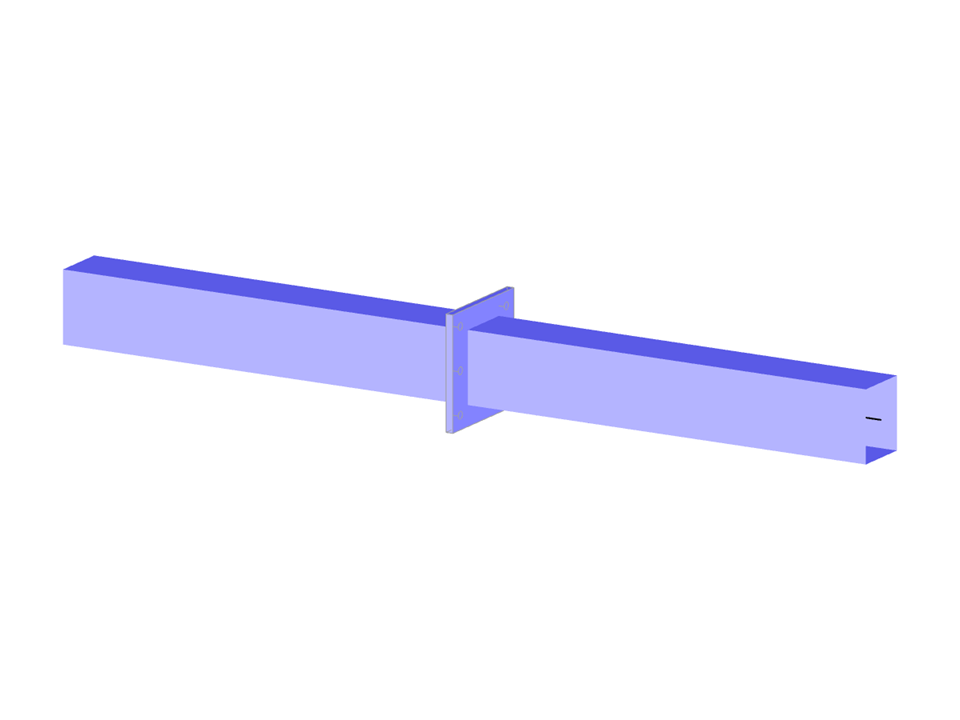

Połączenie profili skrzynkowych HSS
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 92 |
| Liczba linii | 90 |
| Liczba prętów | 8 |
| Liczba powierzchni | 40 |
| Ilość brył | 1 |
| Ciężar całkowity | 0,586 t |
| Wymiarowanie | 3,025 x 0,400 x 0,400 m |
| Wersja programu | 5.26.02 |
