Instrukcja online programu RFEM | Powierzchnie

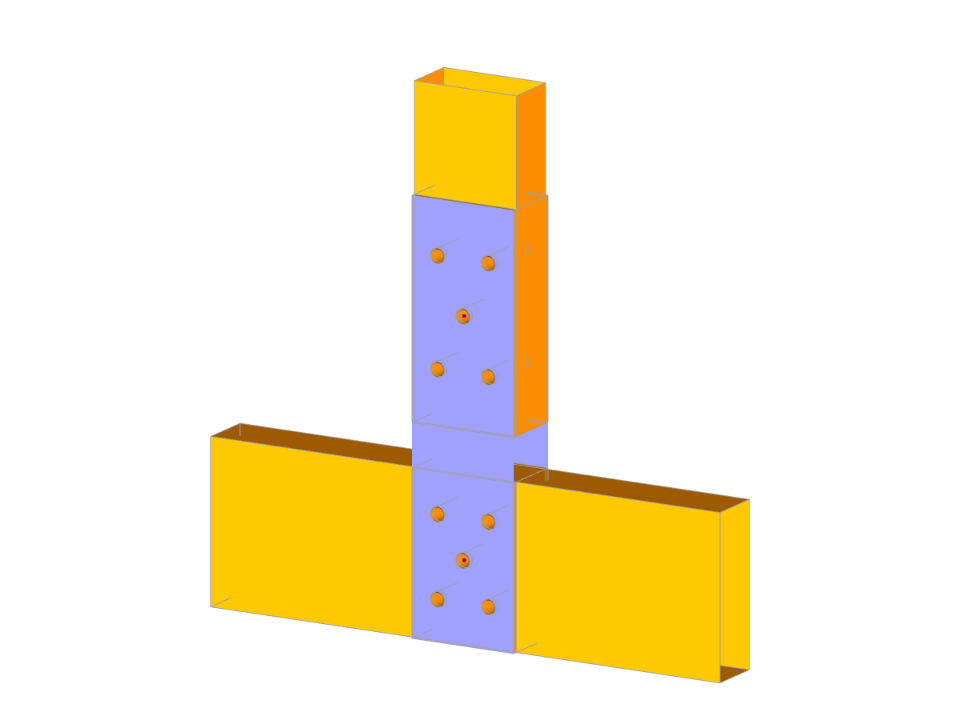

Pełna parametryzacja geometrii połączenia półka-słupek pod kątem 90º. Uwzględnienie śrub i płyt.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie stal-drewno
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 205 |
| Liczba linii | 184 |
| Liczba prętów | 30 |
| Liczba powierzchni | 119 |
| Ilość brył | 9 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 0,009 t |
| Wymiarowanie | 0,500 x 0,070 x 0,490 m |
| Wersja programu | 5.26.01 |
