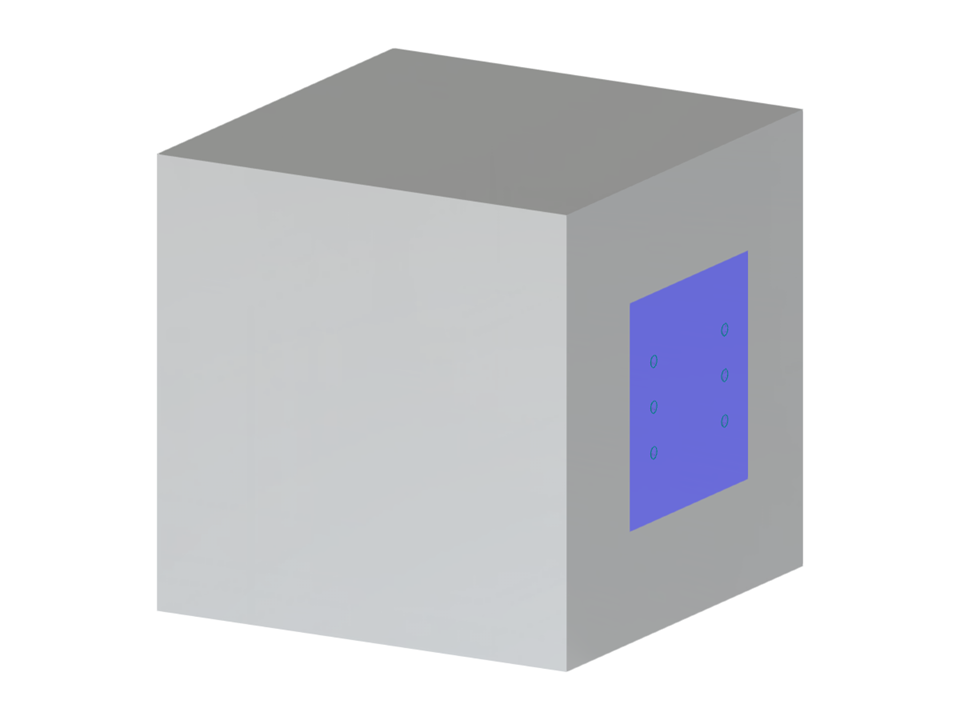

Parametryzacja płyty stalowej z 6 otworami i śrubami połączonymi z blokiem betonowym.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie śrubowe z blachą
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 34 |
| Liczba linii | 36 |
| Liczba prętów | 6 |
| Liczba powierzchni | 18 |
| Ilość brył | 2 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,352 t |
| Wymiarowanie | 1,010 x 1,000 x 1,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
