Parametryzacja stalowego ucha za pomocą sworznia, wszystkie wymiary można sparametryzować, w tym średnicę otworu i sworznia.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

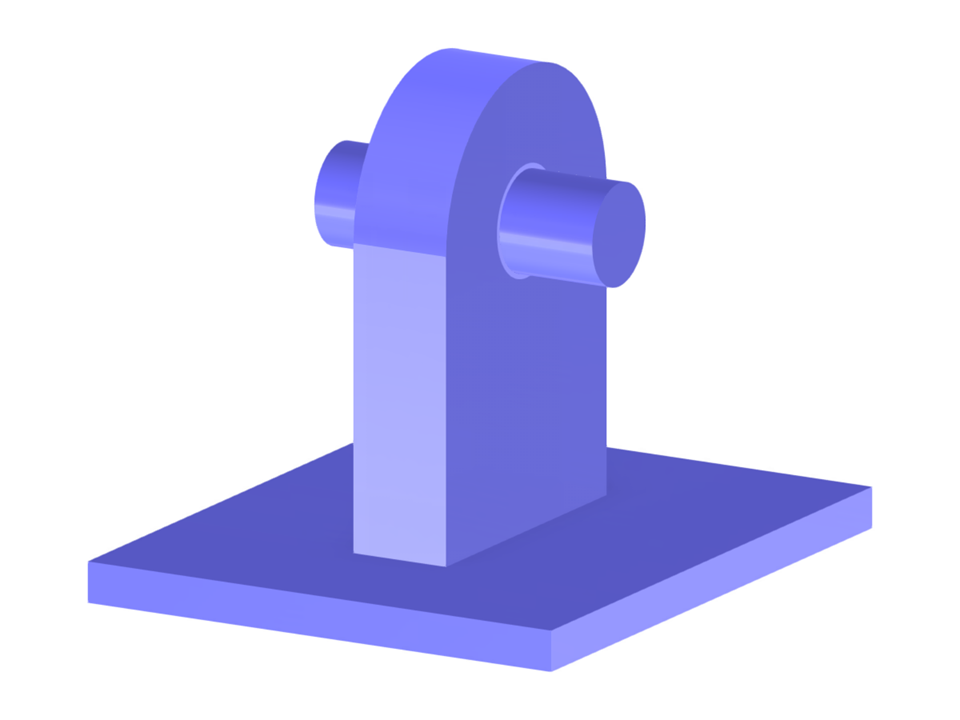

Ucho do podnoszenia z sworzniem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 24 |
| Liczba linii | 40 |
| Liczba prętów | 0 |
| Liczba powierzchni | 25 |
| Ilość brył | 6 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,002 t |
| Wymiarowanie | 0,100 x 0,094 x 0,120 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
