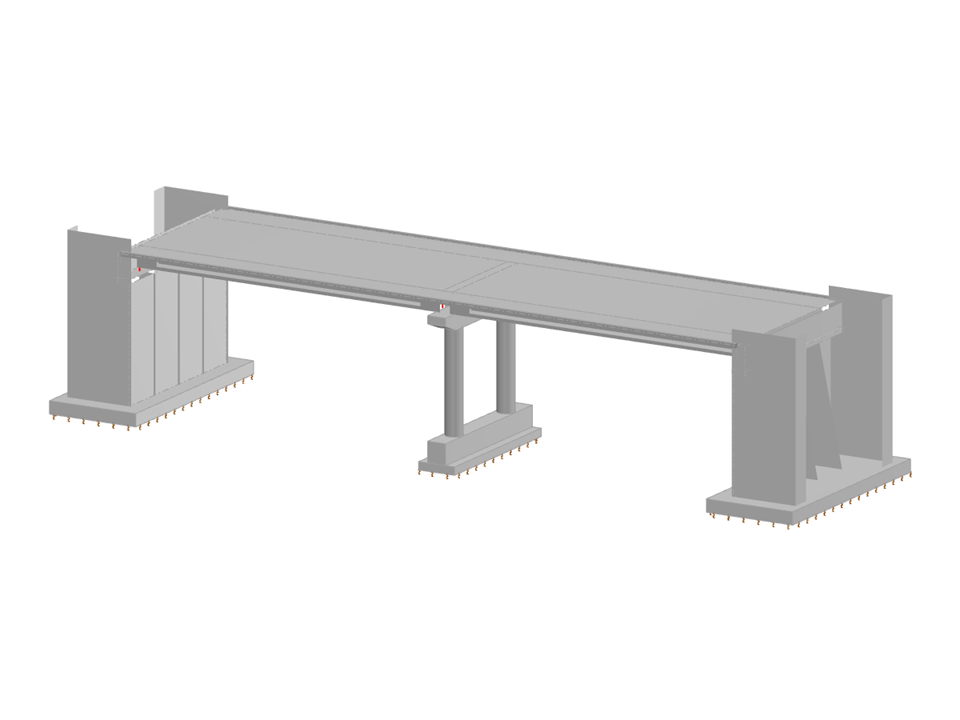

Pełna parametryzacja geometrii mostu z belek prefabrykowanych, wraz z zamodelowanymi filarami i przyczółkami. Obejmują obciążenia stałe, przeciążenia w zwartym tłumie, przeciążenia w spłaszczeniu.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Most betonowy
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 181 |
| Liczba linii | 200 |
| Liczba prętów | 50 |
| Liczba powierzchni | 62 |
| Ilość brył | 5 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 32 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 1299,598 t |
| Wymiarowanie | 49,500 x 13,600 x 11,400 m |
| Wersja programu | 5.26.02 |
