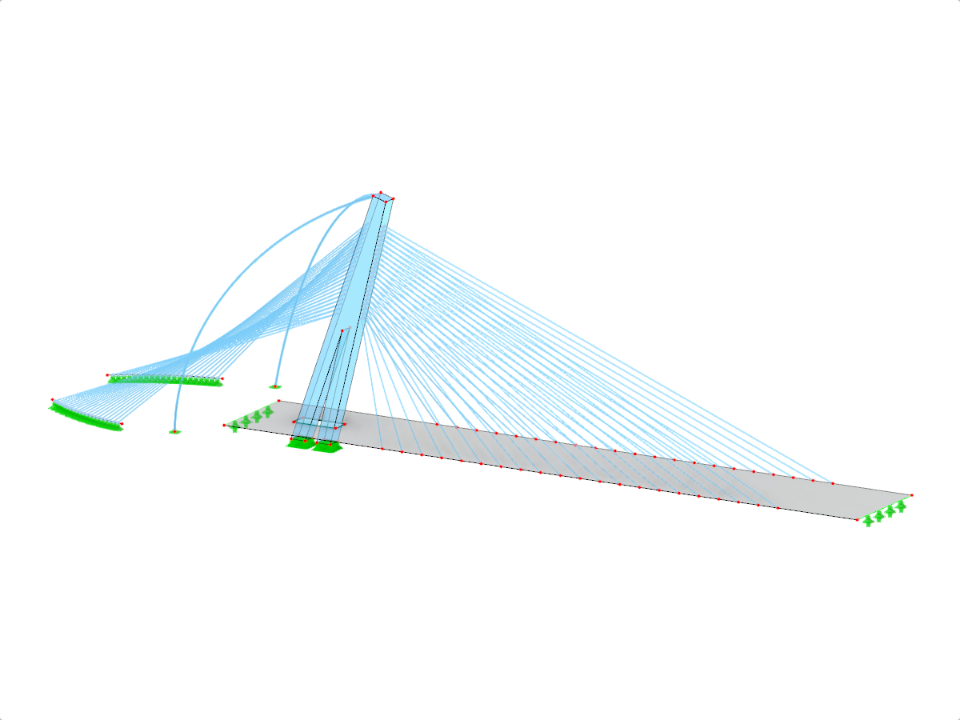

Ten model przedstawia asymetryczny, jednopylonowy most wantowy, prezentujący złożone projektowanie konstrukcji z naprężonymi kablami. Most charakteryzuje się unikalną konfiguracją, która przenosi obciążenie głównie za pomocą kabli zakotwionych do pojedynczego pylonu. Asymetria i precyzja inżynieryjna sprawiają, że stanowi on istotne studium w nowoczesnym budownictwie mostowym i dynamice kabli. Ten przykład podkreśla innowacyjne rozwiązania w dziedzinie zaawansowanego projektowania konstrukcji.
Asymmetrical Single-Pylon Cable-Stayed Bridge
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 194 |
| Liczba linii | 115 |
| Liczba prętów | 84 |
| Liczba powierzchni | 10 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 14742,350 t |
| Wymiary (metryczne) | 305,000 x 86,723 x 69,099 m |
| Wymiary (imperialne) | 1000.66 x 284.52 x 226.7 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
