Instrukcja online programu RFEM | Powierzchnie

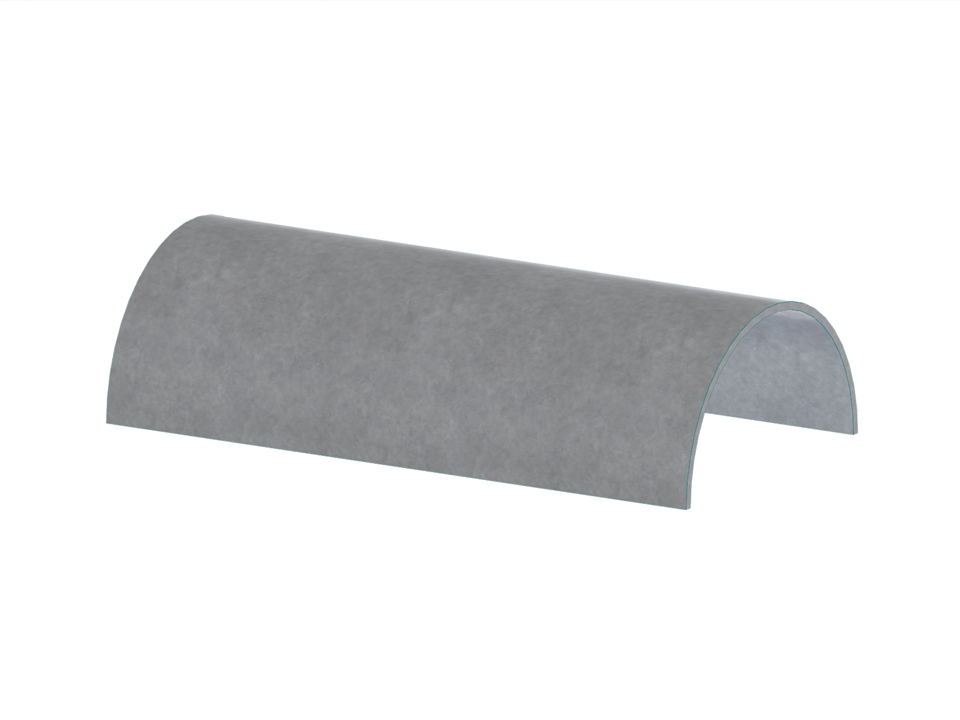

Łuk betonowy
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 4 |
| Liczba linii | 4 |
| Liczba prętów | 0 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 181,165 t |
| Wymiarowanie | 20,000 x 5,000 x 10,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
