Ława betonowa ostrosłupa ściętego z belką centrującą.

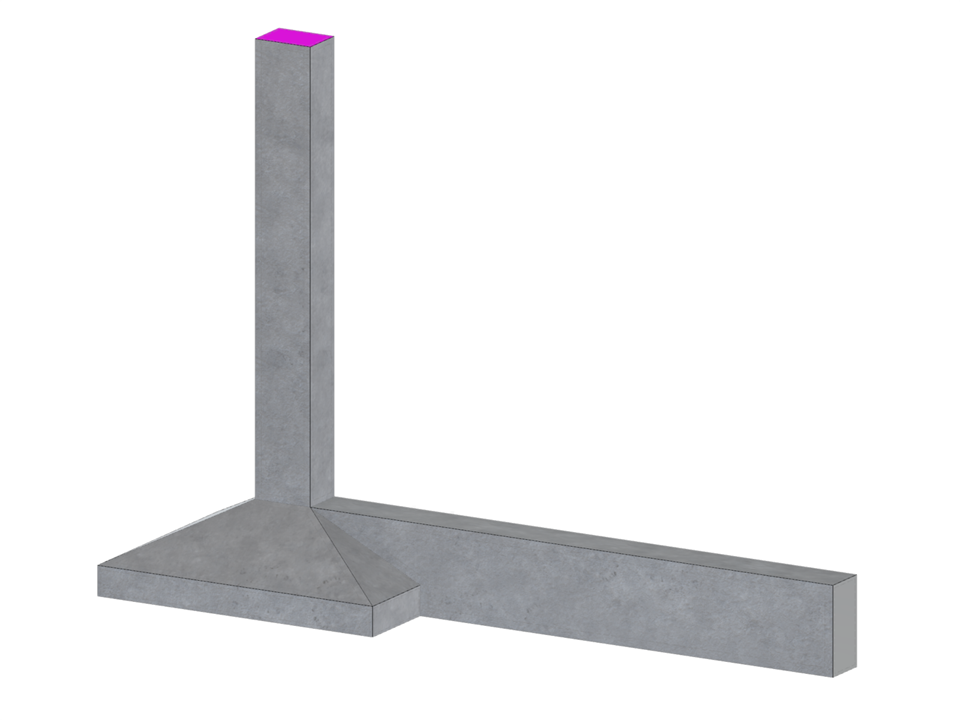

ława fundamentowa ścięta z belką centrującą
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 27 |
| Liczba linii | 44 |
| Liczba prętów | 1 |
| Liczba powierzchni | 21 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 4,715 t |
| Wymiarowanie | 5,000 x 3,600 x 1,500 m |
