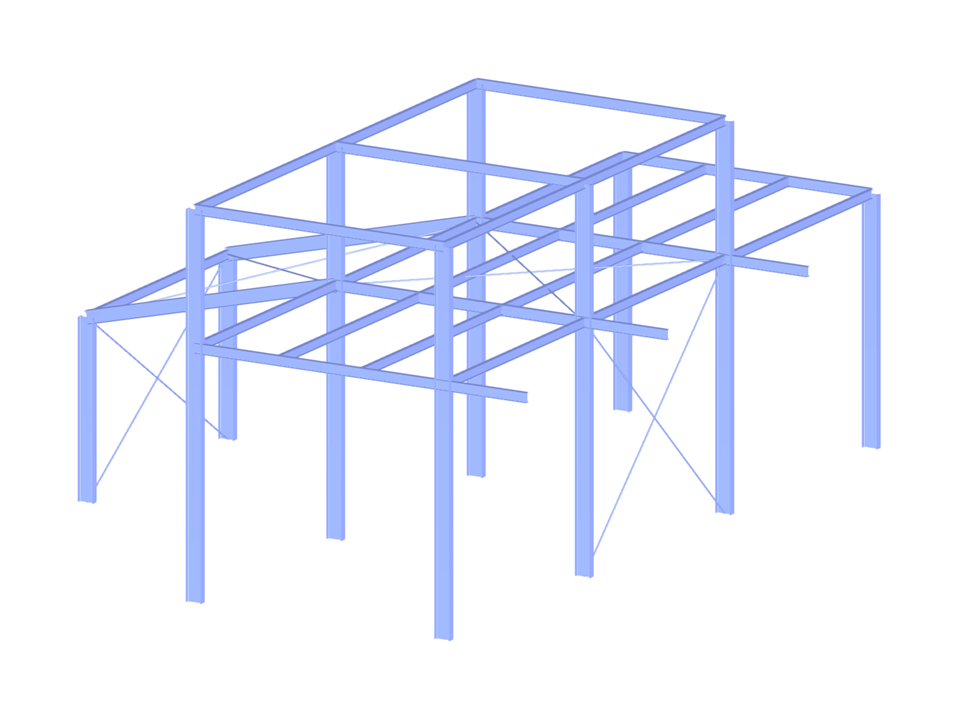

Dwukondygnacyjna konstrukcja stalowa
Model wykorzystany w
Konstrukcja metalowa
Liczba węzłów | 37 |
Liczba linii | 61 |
Liczba prętów | 61 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 5 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 8,245 t |
Wymiarowanie | 14,014 x 8,500 x 17,875 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
