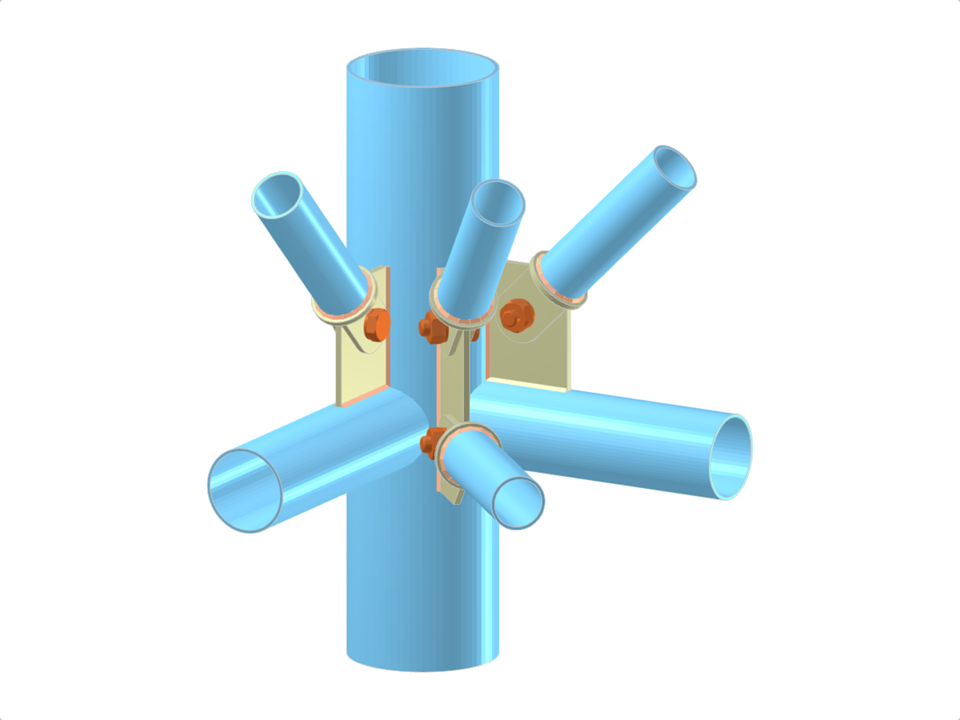

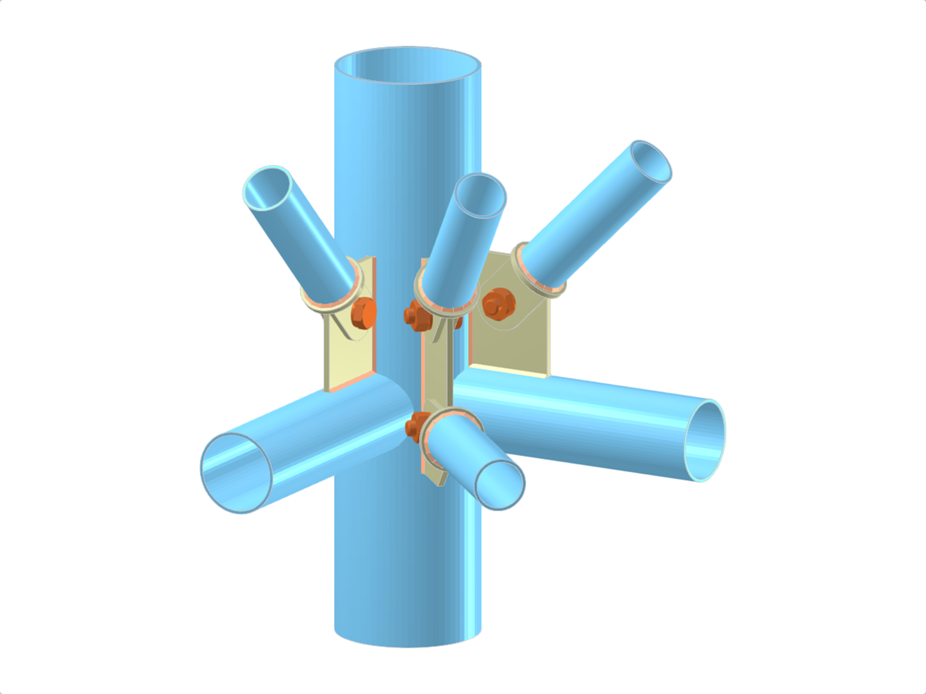

Wzorcowy model połączenia stężeń rurowych ze słupem rurowym obejmuje sześć ukośnych stężeń rurowych połączonych z centralnym słupem rurowym. Połączenie to wykorzystuje płyty przyspawane śrubami, zamocowane zarówno do słupa, jak i do stężeń. Stężenia są połączone za pomocą blach węzłowych, które są skręcane wieloma śrubami, co zapewnia pewne połączenie i stateczność konstrukcji. Ogólna konfiguracja demonstruje typowy stalowy układ stężający, stosowany do przenoszenia obciążeń bocznych w konstrukcjach, takich jak ramy lub wieże.
000193 ▪ Stężenie rurowe ze słupem rurowym
| Liczba węzłów | 9 |
| Liczba linii | 8 |
| Liczba prętów | 8 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,129 t |
| Wymiary (metryczne) | 1,000 x 1,250 x 1,000 m |
| Wymiary (imperialne) | 3.28 x 4.1 x 3.28 feet |
