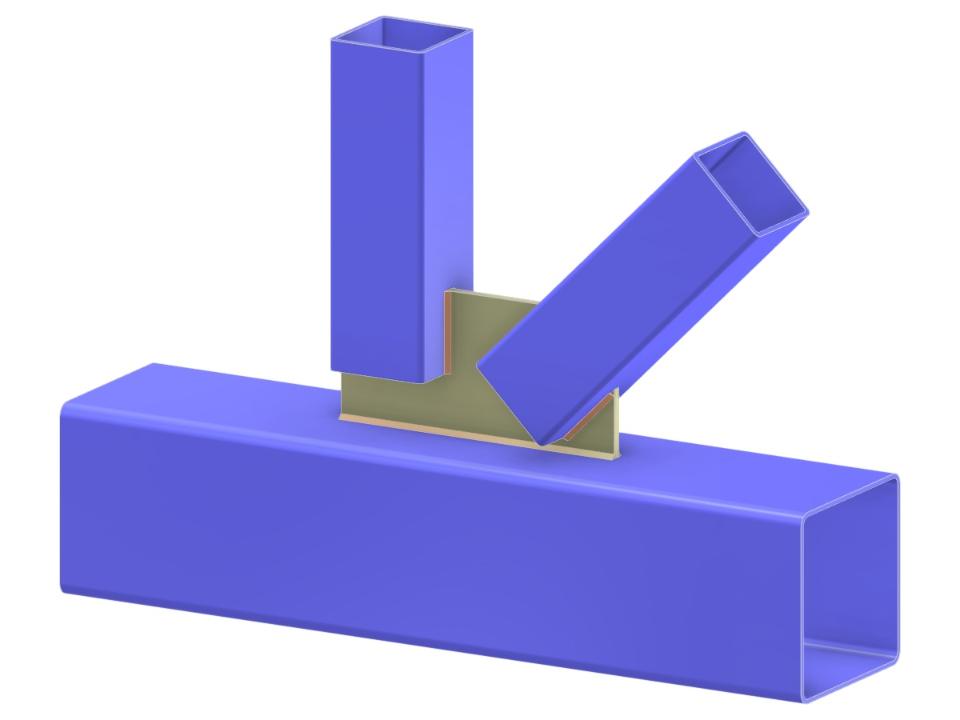

Ten model przedstawia konstrukcję kratownicową z elementami ukośnymi i pionowymi połączonymi z pasem. Prezentuje on wcięte ciągłe żebro w konfiguracji węzła typu N. Konstrukcja jest spawana i wykorzystuje profil zamknięty prostokątny (RHS) jako swój przekrój poprzeczny. Ten projekt kładzie nacisk na integralność konstrukcji i efektywny rozkład obciążenia.
Kratownica | Przekątna i Pionowa do Pasa
| Liczba węzłów | 5 |
| Liczba linii | 4 |
| Liczba prętów | 4 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,053 t |
| Wymiary (metryczne) | 0,960 x 0,560 x 0,000 m |
| Wymiary (imperialne) | 3.15 x 1.84 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
