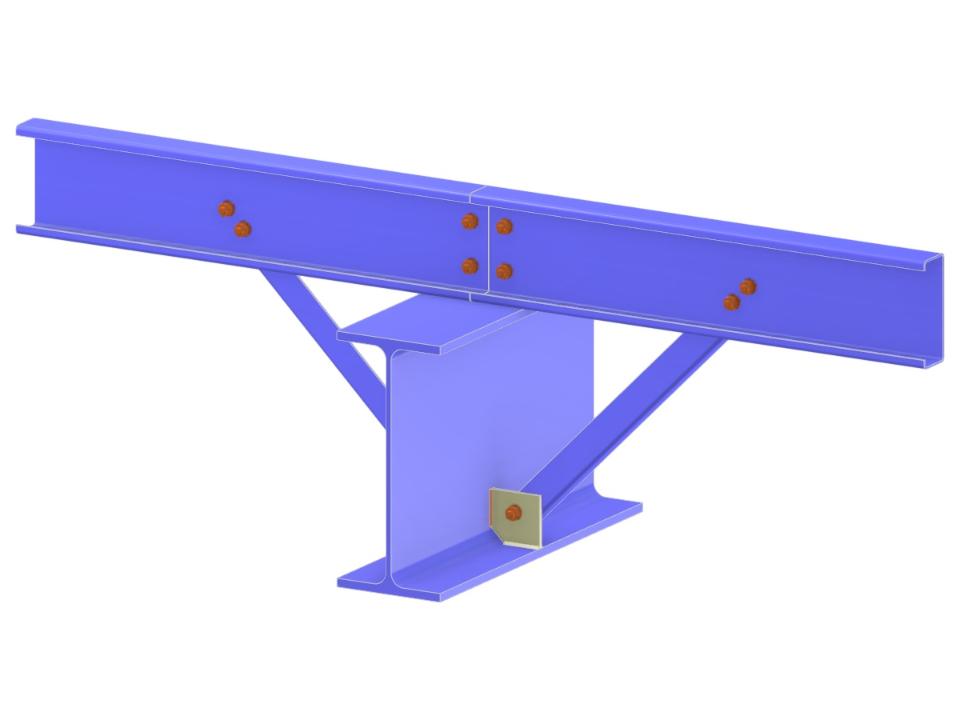

Model przedstawia szczegółowe połączenie, obejmujące płatew z zastrzałem do belki dachowej za pomocą blachy węzłowej i usztywnienia, wszystkie elementy są solidnie skręcone śrubami. Takie rozwiązanie zwiększa stateczność konstrukcji i jest szczególnie przydatne w projektach konstrukcji dachowych, gdzie wymagane jest niezawodne podparcie.
Połączenie płatwi z dźwigarem dachowym za pomocą stężenia kątowego i blachy przykładki środnika
| Liczba węzłów | 7 |
| Liczba linii | 6 |
| Liczba prętów | 6 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,149 t |
| Wymiary (metryczne) | 2,000 x 0,285 x 2,000 m |
| Wymiary (imperialne) | 6.56 x 0.94 x 6.56 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
