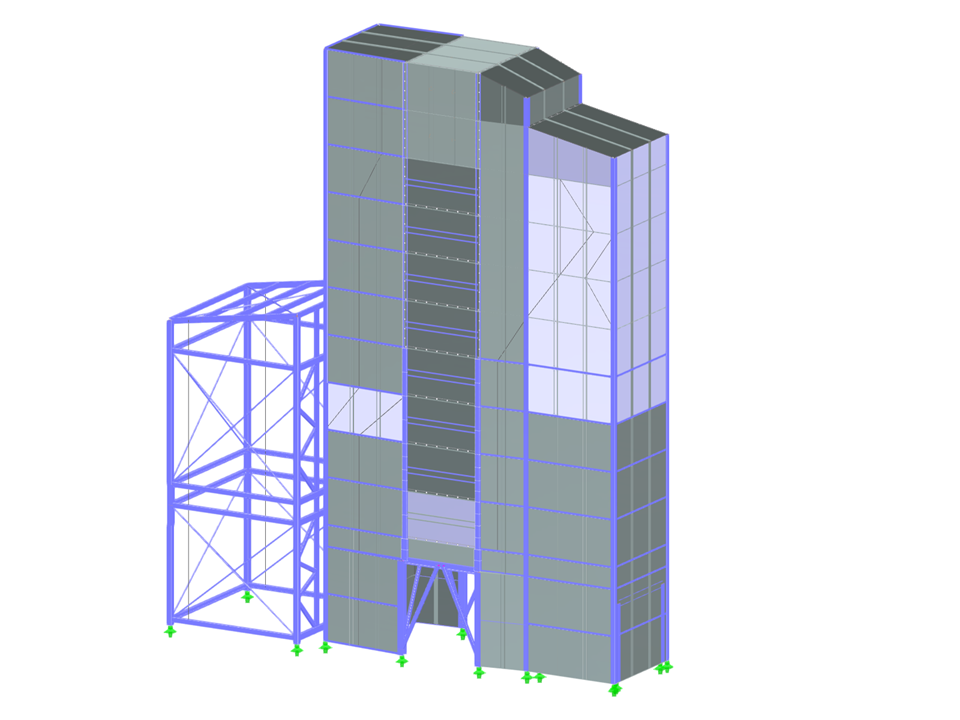

Ten model prezentuje stalową wieżę do suszenia zboża, która jest badana w ramach inżynierii budowlanej. Konstrukcja stalowa jest zoptymalizowana pod kątem nośności i efektywności strukturalnej. Szczególną uwagę zwraca się na integrację elementów funkcjonalnych niezbędnych do efektywnego suszenia.
Model wykorzystany w
Wieża suszarni ziarna
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
| Liczba węzłów | 1114 |
| Liczba linii | 1326 |
| Liczba prętów | 1080 |
| Liczba powierzchni | 184 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 12 |
| Ilość KO | 21 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 5,054 t |
| Wymiary (metryczne) | 11,863 x 14,576 x 3,665 m |
| Wymiary (imperialne) | 38.92 x 47.82 x 12.02 feet |
