Ten model bryłowy przedstawia ścianę oporową z nachylonym gruntem za nią, zdefiniowaną przy użyciu wymiarów parametrycznych umożliwiających elastyczną regulację geometrii. Ściana jest zamodelowana jako bryła objętościowa, co umożliwia szczegółową analizę naprężeń i odkształceń w środowisku metody elementów skończonych. Konfiguracja parametryczna pozwala na efektywną zmianę wysokości ściany, jej grubości oraz kąta nachylenia gruntu. Model nadaje się do weryfikacji konstrukcji oporowych poddanych parciu bocznemu gruntu.

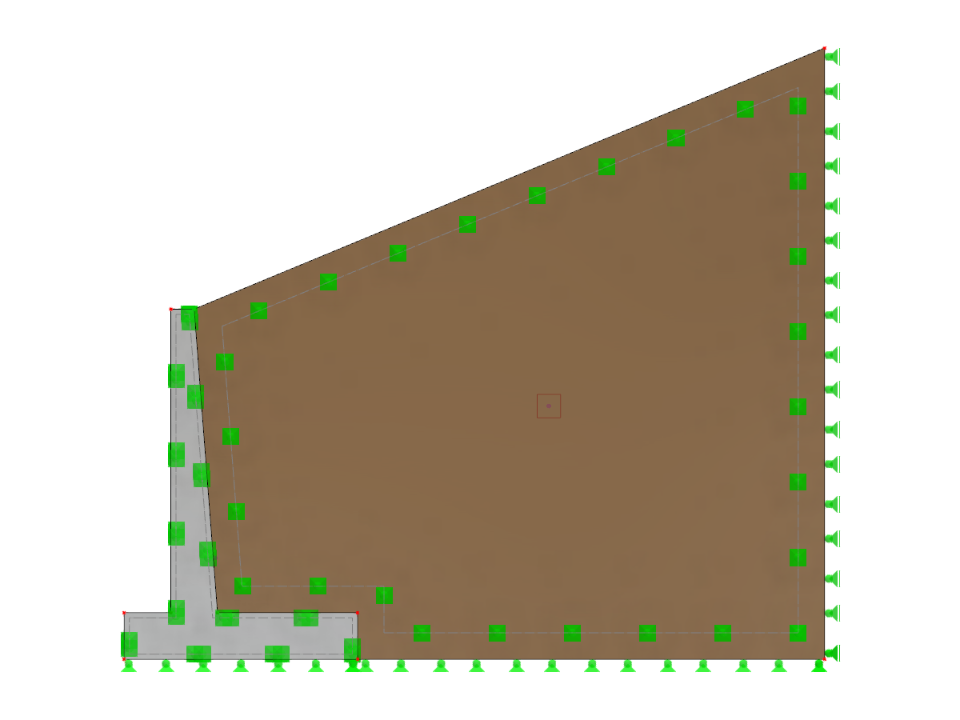

Ściana oporowa z warstwą gruntu o nachyleniu
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 20 |
| Liczba linii | 32 |
| Liczba prętów | 0 |
| Liczba powierzchni | 15 |
| Ilość brył | 2 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 292,428 t |
| Wymiary (metryczne) | 15,000 x 13,092 x 1,000 m |
| Wymiary (imperialne) | 49.21 x 42.95 x 3.28 feet |
