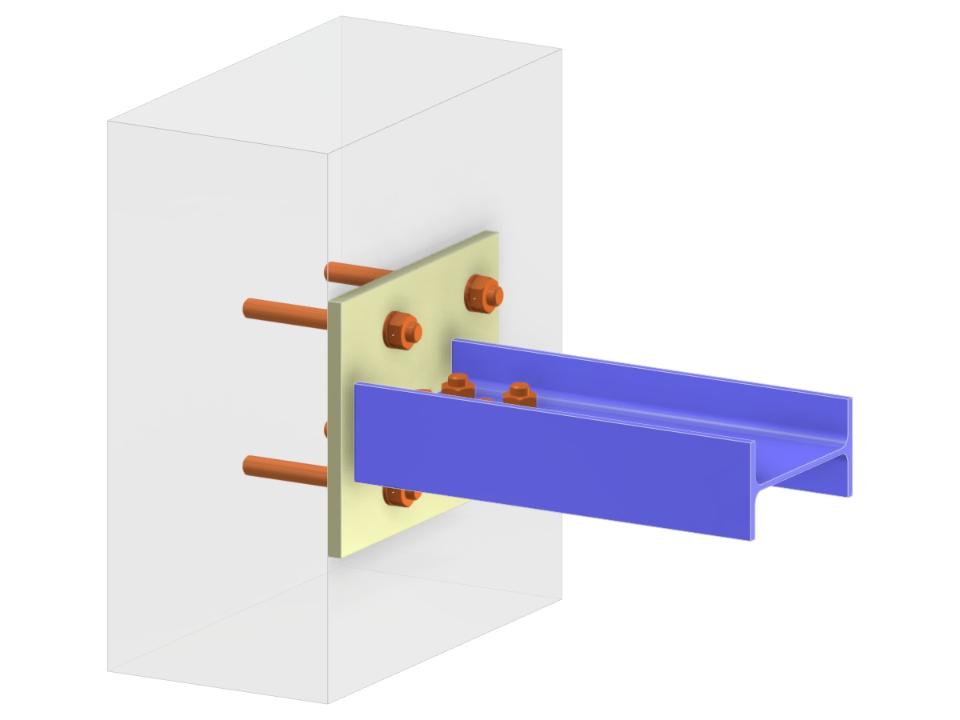

Model przedstawia kotwienie belki na krawędzi ściany betonowej za pomocą blachy podstawy i wydłużonej blachy czołowej. Zastosowano przekrój dwuteowy z połączeniami śrubowymi, aby zapewnić bezpieczne kotwienie. Ten przykład ilustruje projektowanie i zastosowanie połączeń śrubowych do efektywnego przenoszenia obciążenia w elementach konstrukcyjnych.
Kotwienie Belki | Pionowa Płyta Bazowa i Płyta Żebrowa
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,022 t |
| Wymiary (metryczne) | 1,000 x 0,000 x 0,000 m |
| Wymiary (imperialne) | 3.28 x 0 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
