W przykładzie weryfikacji porównano obliczenia obciążenia wiatrem budynku z płaskim dachem przy użyciu normy EN 1991-1-4 z wykorzystaniem symulacji CFD w programie RWIND Simulation. Budynek jest definiowany zgodnie ze szkicem, a profil prędkości napływu jest przyjmowany zgodnie z normą EN 1991-1-4.

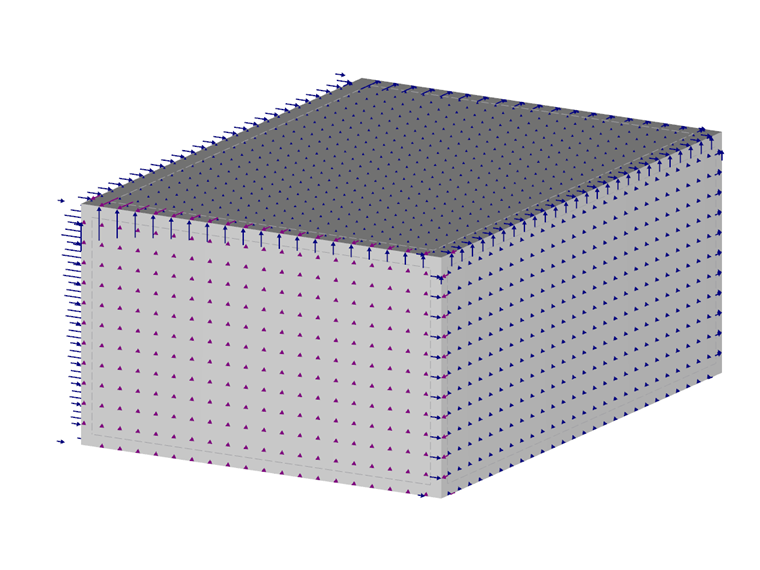

Obciążenia wiatrem oddziałujące na budynek z płaskim dachem
