Wynikiem było niezwykłe wyzwanie konstrukcyjne. Projekt został nagrodzony w Niemczech za swoje rozwiązania w dziedzinie architektury krajobrazu 2009.

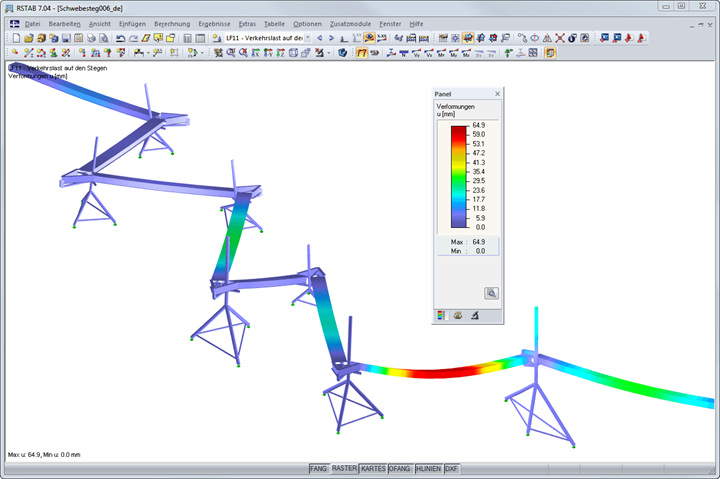

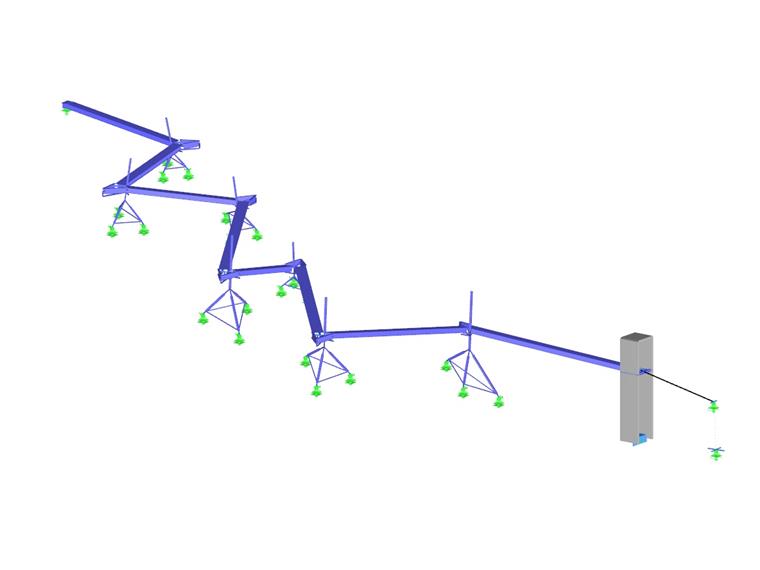

Park naukowo-rozrywkowy imienia Carla-Alexandra w Baesweiler
Baesweiler, małe niemieckie miasto w pobliżu Aachen, zdecydowało się zrewitalizować składowisko, które było używane w dawnym przemyśle wydobywczym i zostało opuszczone w 1975 roku. Projekt ten miał być punktem wyjścia dla rozwoju centrum technologicznego.
Specyfikacja projektu
Park Nauki i Życia im. Carla-Alexandra w Baesweiler
Dane modelu
Liczba węzłów
292
Liczba prętów
347
Ilość przypadków obciążenia
35
Liczba kombinacji wyników
6
Ciężar całkowity
159,608 t
Wymiarowanie
91,681 x 53,516 x 41,110 m
Wersja programu
7.04.22
