Odpowiedź:
Wiadomość mówi, że linie powierzchni kontaktowych nie są równoległe. Z tego względu zaleca się ponownie sprawdzić węzły powierzchni kontaktowych i sprawdzić, czy linie są naprawdę dokładnie do siebie równoległe.
Pytanie

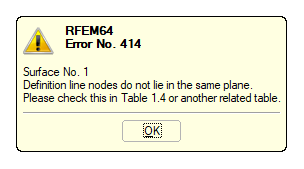

W moim modelu otrzymuję komunikat o błędzie nr 414 dla bryły kontaktowej. Nie ma możliwości przeprowadzenia obliczeń.
