Odpowiedź:

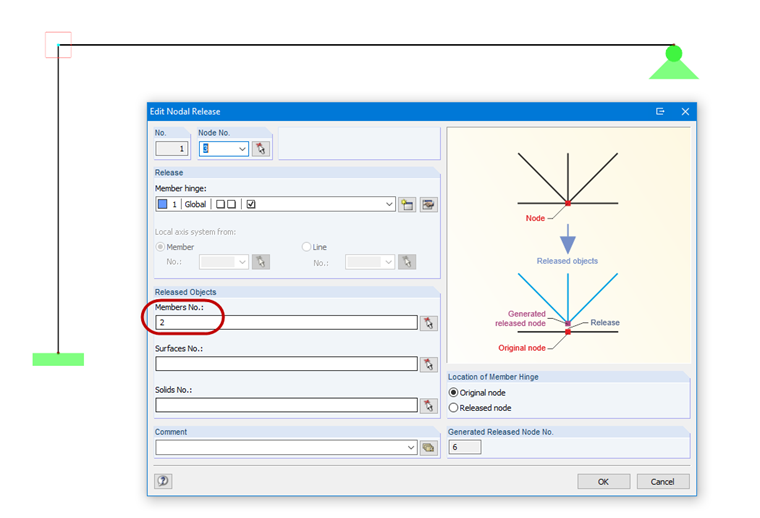

Jeśli masz połączone tylko dwie belki, upewnij się, że zwolniłeś tylko jedną z nich. Jeśli masz połączone tylko 2 belki, upewnij się, że zwolniłeś tylko jedną z nich.
Pytanie
Zdefiniowałem zwolnienie węzłowe, ale wygląda na to, że siły wewnętrzne zostały w pełni przeniesione na zwolniony obiekt.
