Odpowiedź:

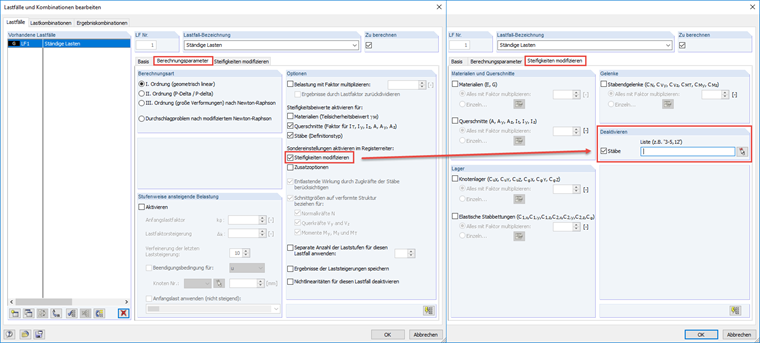

Ta opcja dla prętów jest również dostępna w programie RSTAB. Można ją aktywować w 'Parametry obliczeń' przypadku obciążenia, w sekcji 'Modyfikować sztywność'.
Pytanie
W programie RFEM mam możliwość dezaktywacji obiektów konstrukcji. Czy ta opcja jest również dostępna w programie RSTAB?
