Określanie sztywności połączenia w RF-GLASS

W jaki sposób określana jest sztywność połączenia w RF-GLASS?


Odpowiedź:

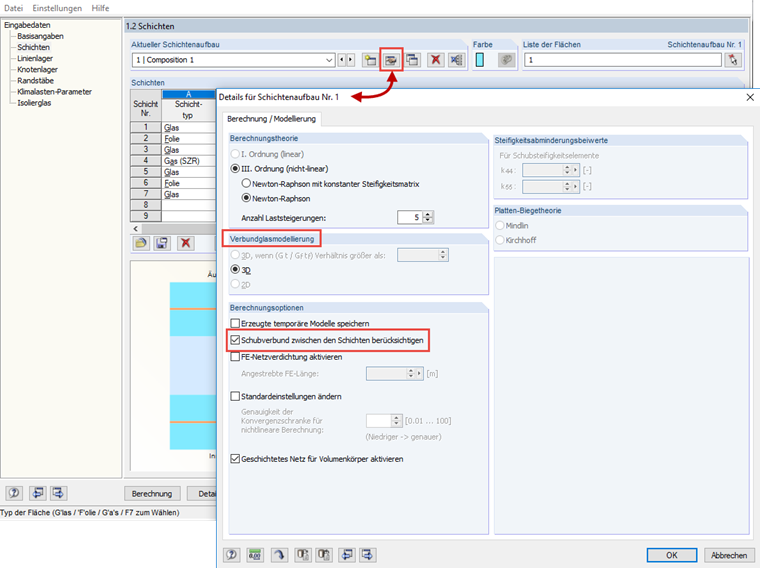

W RF-GLASS istnieją dwa różne typy obliczeń. Einerseits die sogenannte "2D"-Berechnung. Dabei wird der Glasaufbau als Flächenelement abgebildet. Bei Berücksichtigung des Schubverbunds wird ein Ersatzquerschnitt mittels Laminattheorie ermittelt. Im Gegensatz dazu steht die "3D"-Berechnung. Hierbei wird der Schichtaufbau als Volumenelement in der Berechnung abgebildet und somit bei Berücksichtigung des Schubverbunds die Wirksamkeit der Steifigkeiten zwischen Folie und Glas exakt erfasst.

Weitere Informationen zur Berechnungstheorie bietet auch das Handbuch von RF-GLAS, Kapitel 2.


Autor

Pan Lex jest odpowiedzialny za rozwój produktów dla konstrukcji szklanych oraz za zapewnienie jakości programu RFEM. Zapewnia również wsparcie techniczne dla naszych klientów.
