Odpowiedź:

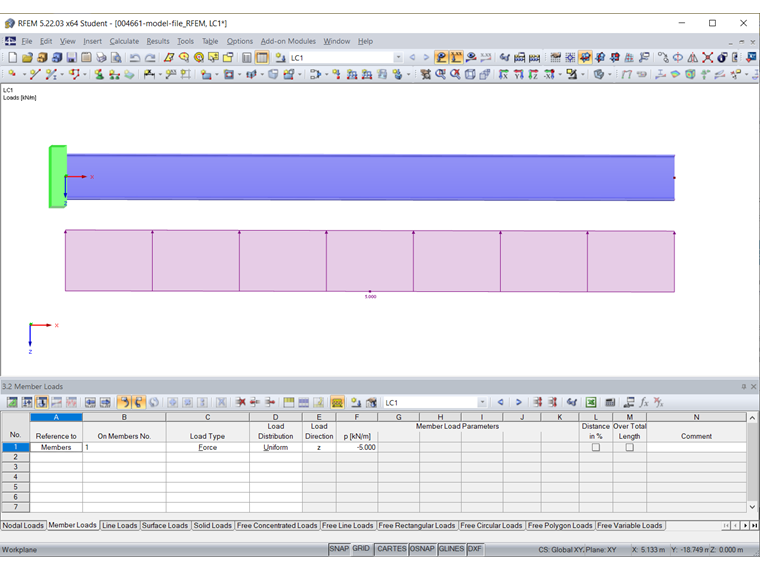

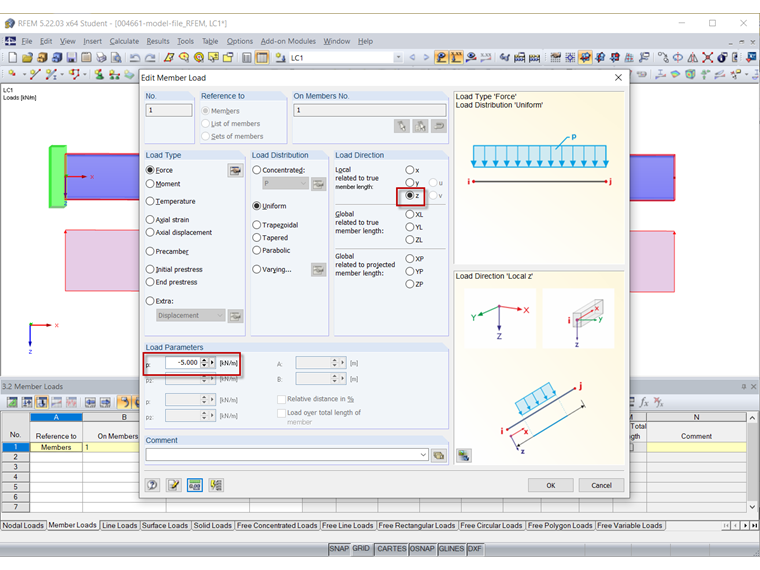

Aby zdefiniować obciążenie prętowe w kierunku ujemnej lokalnej osi pręta z (rysunek 01), należy zdefiniować parametr obciążenia ujemnego i lokalny kierunek obciążenia (rysunek 02).
Pytanie
Obciążenie pręta powinno działać w kierunku ujemnej lokalnej osi z pręta. Jak zdefiniować obciążenie?
Autor
Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.
