Odpowiedź:

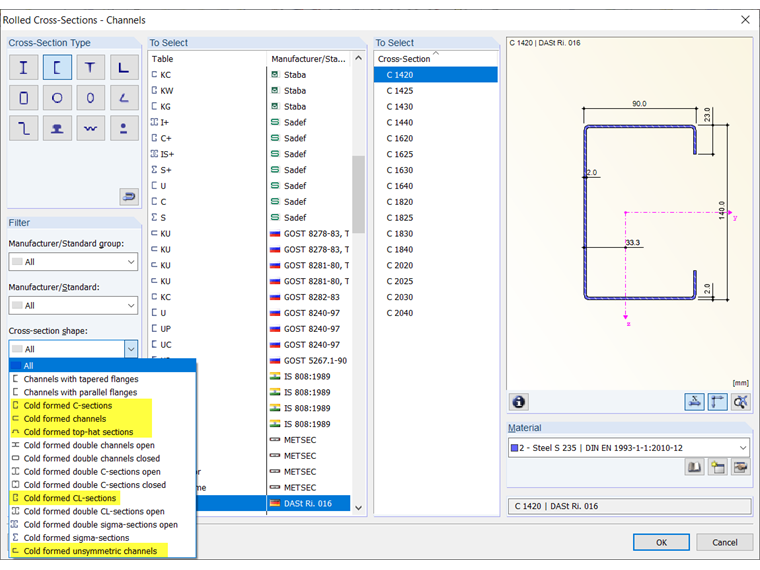

Moduł dodatkowy "RF-/STEEL Cold-Formed Sections" umożliwia obliczanie przekrojów L-/Z, ceowników, ceowników, profili zimnogiętych i CL. biblioteka.

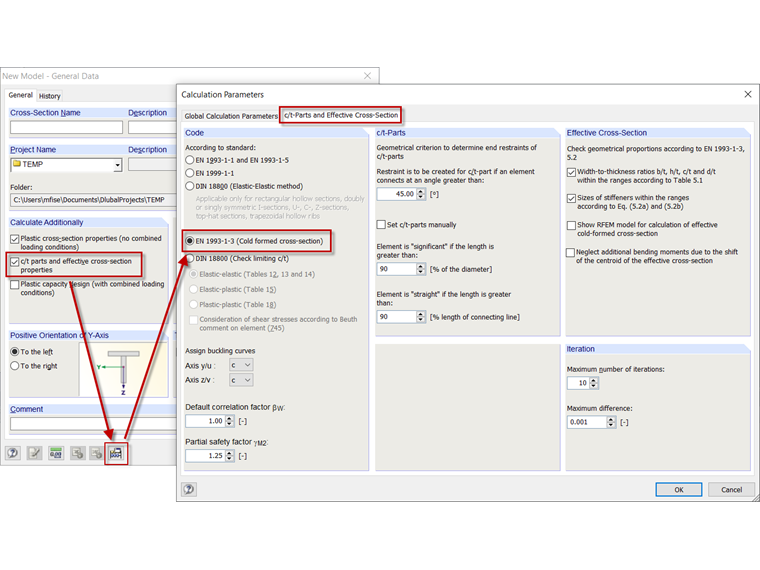

Ponadto możliwe jest wymiarowanie przekrojów formowanych na zimno (nieperforowanych).
Pytanie
Jakie przekroje mogę wymiarować za pomocą modułu dodatkowego "RF-/STEEL Cold-Formed Sections"?
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
