Przenumerowanie przekrojów i materiałów

Czy w programie RFEM i RSTAB można przenumerować przekroje i materiały?

Odpowiedź:

Przekroje i materiały nie mogą być przenumerowane bezpośrednio w programie RFEM lub RSTAB.

W takim przypadku konieczne jest zastosowanie niewielkiego obejścia problemu. Poniższy przykład pokazuje przenumerowanie przekrojów za pomocą tabel programu Excel:

Najpierw wybrane obszary „Przekroje” i „Pręty” są eksportowane jako tabela programu Excel. Ponieważ pręty są połączone z przekrojem, konieczna jest ich zmiana.

FAQ

Najczęściej zadawane pytania (FAQs) 004845 | Czy w RFEM i RSTAB można przenumerować przekroje i materiały?

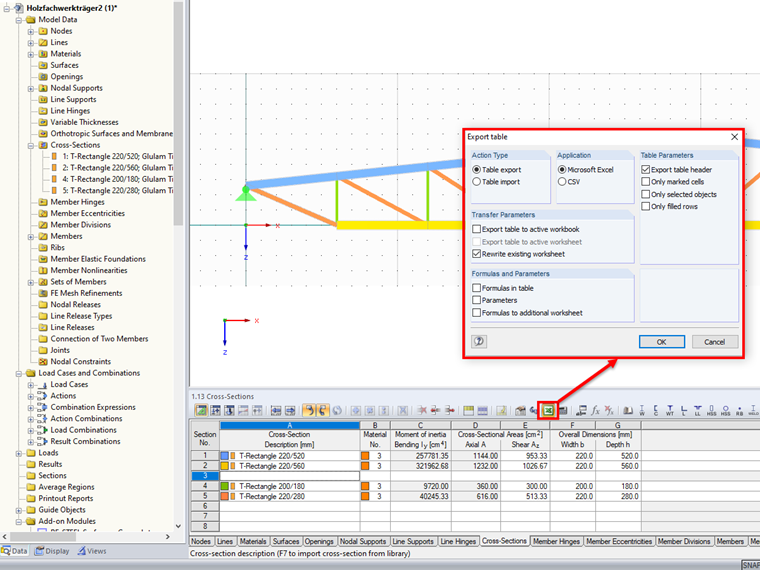

Eksport danych przekroju do Excela

W programie Excel przekroje są wówczas prawidłowo przenumerowane.

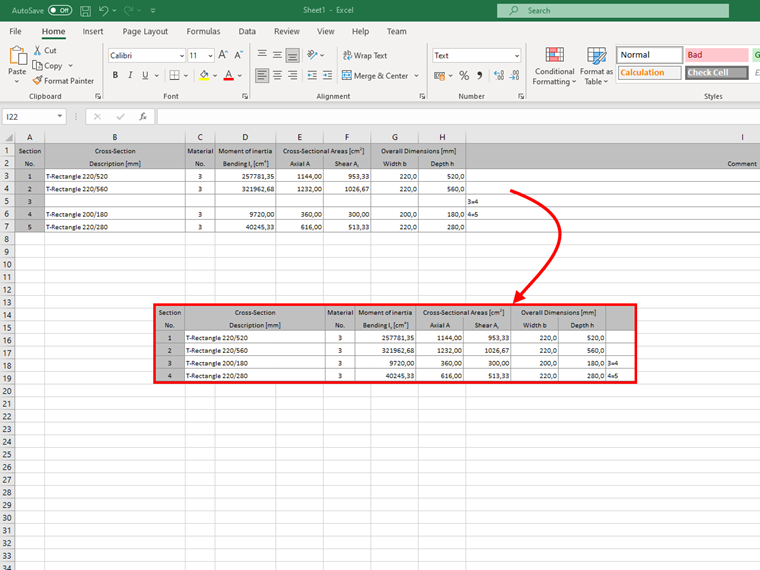

Przenumerowane przekroje

Konieczne jest również prawidłowe przyporządkowanie przekrojów do prętów. W takim przypadku może pomóc opcja filtrowania.

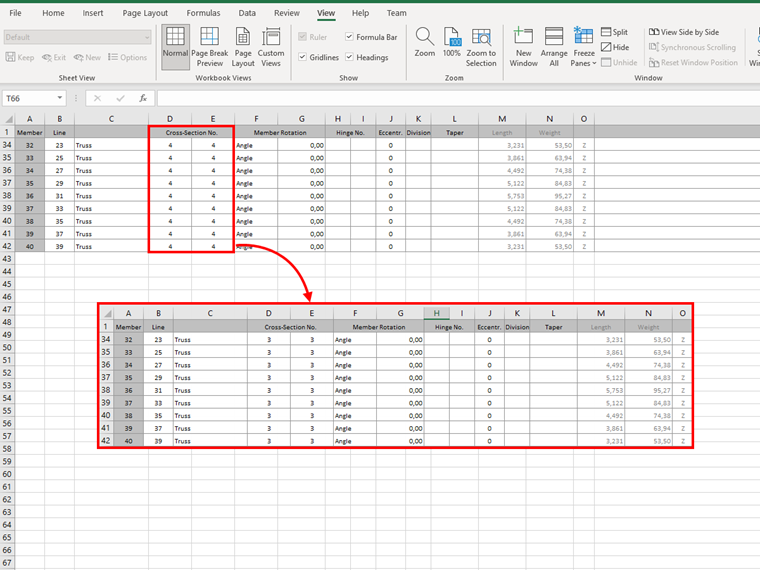

Dostosowanie prętów do poprawnej numeracji przekrojów

Po edycji obie tabele muszą zostać zaimportowane z powrotem do programu RFEM lub RSTAB.

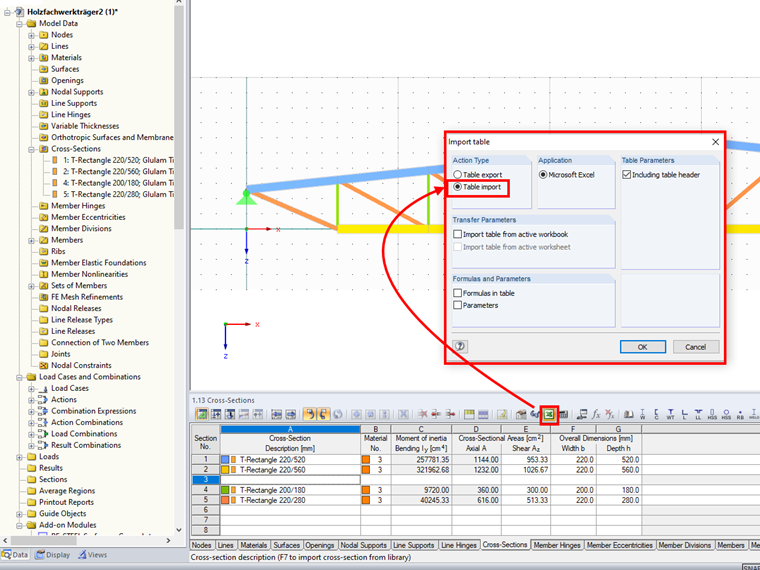

Import obu tabel z powrotem do programu RFEM lub RSTAB
