Podpory węzłowe z nieliniowością oddziaływania częściowego

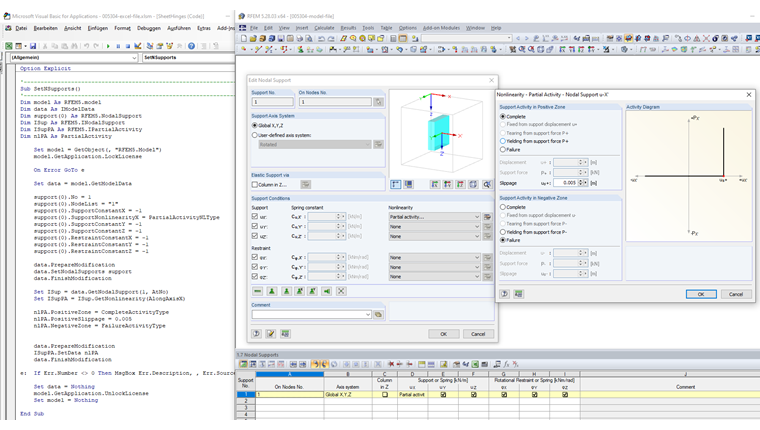

Poniższe makro VBA przedstawia tworzenie podpory węzłowej z nieliniowością "Częściowa aktywność". Kod źródłowy można znaleźć w sekcji Pliki do pobrania.

1. code.en#

Opcja jawna

'-------------------------------------
PodzbiórPodpory()
'-------------------------------------
Dim model As RFEM5.model
Wymiarowanie danych As IModelData
Podpora wym.(0) As RFEM5.NodalSupport
Dim ISup As RFEM5.INodalSupport
Dim ISupPA As RFEM5.IPartialActivity
Dim nlPA As PartialActivity

1. Set model = GetObject(, "RFEM5.Model")
2. model.GetApplication.LockLicense

1. On Error GoTo e

1. Zbiór danych = model.GetModelData
3. podpora(0).Nie = 1
4. support(0).NodeList = "1"
5. support(0).SupportConstantX = -1
6. support(0).SupportNonlinearityX = PartialActivityNLType
7. support(0).SupportConstantY = -1
8. support(0).SupportConstantZ = -1
9. support(0).RestraintConstantX = -1
10. support(0).RestraintConstantY = -1
11. support(0).RestraintConstantZ = -1

1. data.PrepareModification
2. data.SetNodalSupports support
3. data.FinishModification

1. Ustaw ISup = data.GetNodalSupport(1, AtNo)
2. Ustaw ISupPA = ISup.GetNonlinearity(AlongAxisX)
4. nlPA.PositiveZone = CompleteActivityType
5. nlPA.Dodatni poślizg = 0,005
6. nlPA.NegativeZone = FailureActivityType

1. data.PrepareModification
2. ISupPA.SetData nlPA
3. data.FinishModification

e: Jeżeli Err.Number <> 0 Wtedy MsgBox Err.Description, , Err.Source

1. Ustaw dane = Nic
2. model.GetApplication.UnlockLicense
3. Zdefiniuj model = Nic

End Sub

1. /kod#
