Właściwości przekroju w RSECTION

W tym artykule pokazano, jak tworzyć przekroje przy użyciu plików DXF.

Programy do arkuszy kalkulacyjnych, takie jak EXCEL, są popularne wśród inżynierów, ponieważ można z łatwością zautomatyzować obliczenia i szybko uzyskać wyniki. Dlatego połączenie MS EXCEL jako interfejsu graficznego z Webservice API firmy Dlubal jest oczywistym wyborem. Za pomocą bezpłatnej biblioteki xlwings dla Pythona można sterować programem EXCEL oraz odczytywać i zapisywać wartości. Funkcjonalność tę wyjaśniono poniżej na przykładzie.

Samodzielny program RSECTION służy do określania właściwości przekrojów i przeprowadzania analizy naprężeń dla przekrojów cienkościennych i masywnych. Program może być połączony zarówno z RFEM, jak i RSTAB, dzięki czemu przekroje z RSECTION są również dostępne w bibliotece RFEM i RSTAB. Podobnie siły wewnętrzne z programów RFEM i RSTAB można importować do programu RSECTION.

Przekroje można otwierać za pomocą bezpośredniego połączenia w RSECTION, modyfikować je tam i przesyłać z powrotem do RFEM/RSTAB. Zarówno przekroje RSECTION, jak i przekroje z bazy danych, z wyjątkiem belek eliptycznych, półeliptycznych i wirtualnych, można otwierać i modyfikować bezpośrednio w RSECTION za pomocą przycisku.

Tym samym istnieje możliwość dostosowania rozmieszczenia zbrojenia dla zdefiniowanych przez użytkownika przekrojów RSECTION bezpośrednio w programie RFEM/RSTAB, w lokalnie otwartym środowisku RSECTION. Diese Funktion steht derzeit nur für Querschnitte mit gleichmäßiger Verteilungsart zur Verfügung. Die für Datenbankquerschnitte definierte Querkraft- und Längsbewehrung wird nicht in RSECTION importiert.

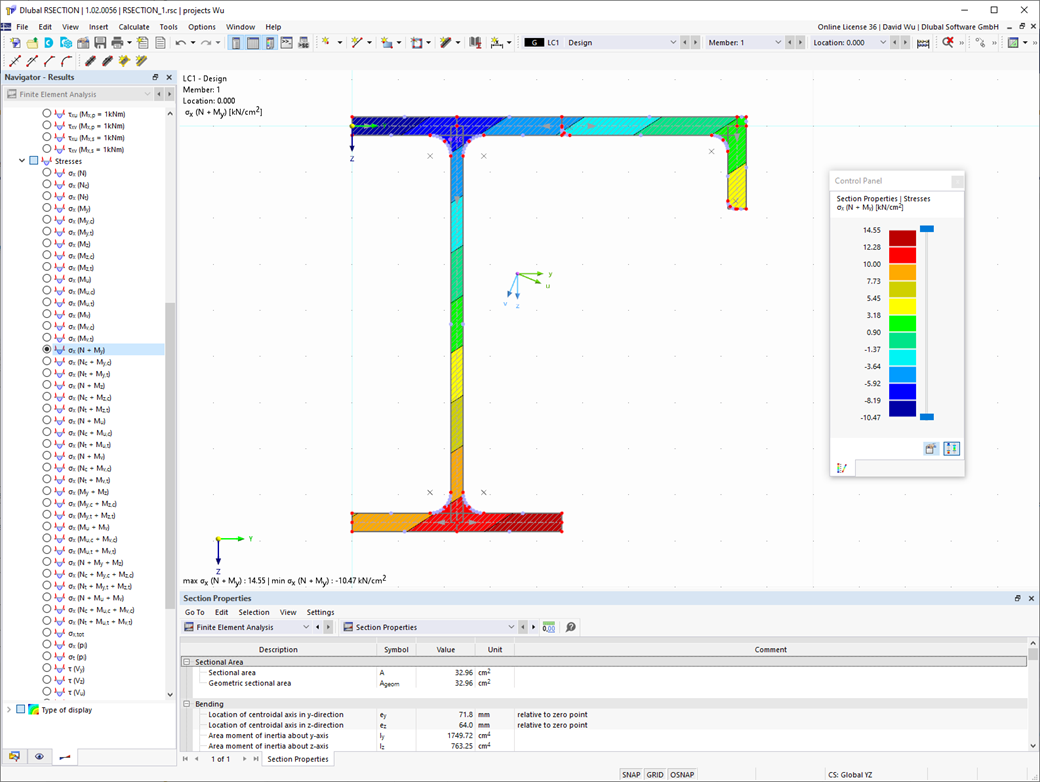

"Wymiarowanie na odkształcalność plastyczną metodą Simplex" | przeprowadza zmianę naprężeń normalnych w polu przekroju z jednoczesną zmianą naprężeń stycznych. Ta rozszerzona forma analizy umożliwia wykorzystanie rezerw redystrybucji, zwłaszcza w przypadku przekrojów poddanych obciążeniu ścinaniem, a tym samym jeszcze bardziej efektywne obciążenie przekrojów.

Przejdź do filmu

W Projektowanie konstrukcji betonowych , można definiować dowolne przekroje RSECTION. Otulinę betonową, zbrojenie na ścinanie i zbrojenie podłużne definiuje się bezpośrednio w RSECTION.

Po zaimportowaniu przekroju ze zbrojeniem RSECTION do programu RFEM 6, można go również wykorzystać do obliczeń w rozszerzeniu Projektowanie konstrukcji betonowych.

Przejdź do filmu
