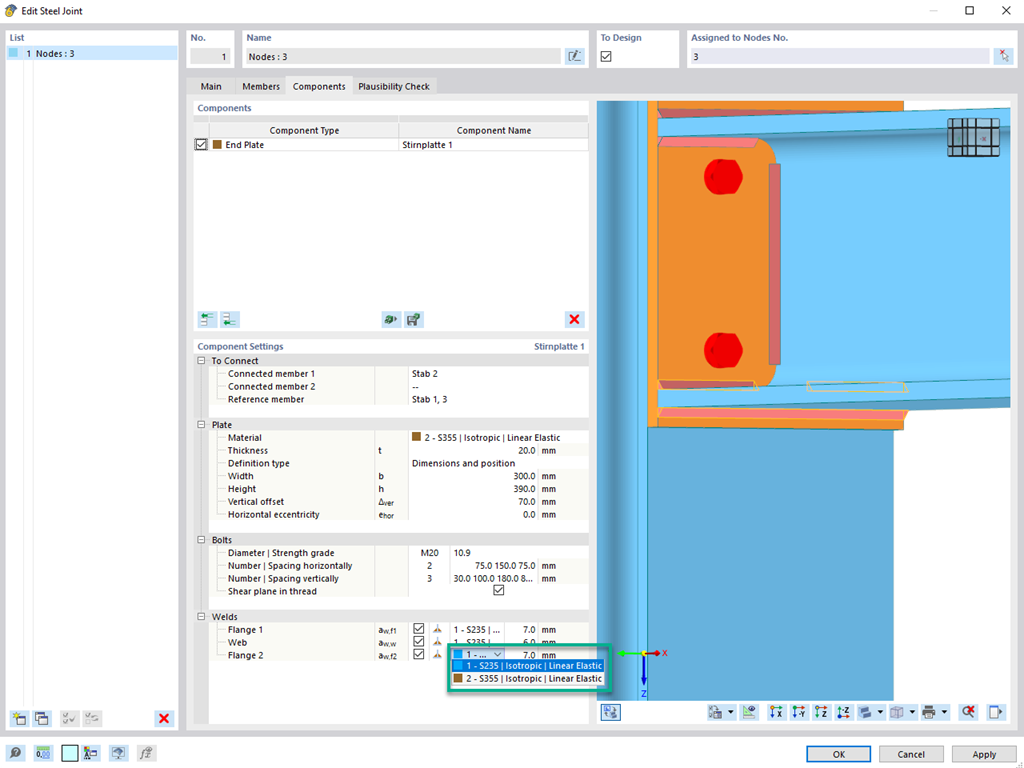

W przypadku spoiny łączącej dwie płyty z różnych materiałów, można teraz wybrać z pola rozwijanego, który z obu materiałów ma zostać użyty do utworzenia spoiny.
Przejdź do filmu objaśniającego
Czy mają Państwo jakieś pytania?
Długość: 00:00:00 min
Długość: 01:16:48 min
Długość: 00:00:00 min
Długość: 00:48:24 min
Ogólne informacje
Długość: 00:00:00 min
Funkcja produktu
Długość: 00:00:35 min
Funkcja produktu
Długość: 00:00:19 min
Długość: 01:19:22 min
Długość: 00:00:00 min
Zaletą modułu dodatkowego RFEM 6 Steel Joints jest możliwość analizy połączeń stalowych przy użyciu modelu MES, dla którego modelowanie przebiega w pełni automatycznie w tle. Elementy składowe złącza stalowego, które kontrolują modelowanie, można wprowadzić, definiując je ręcznie lub korzystając z dostępnych szablonów w bibliotece. Ta ostatnia metoda została opisana w poprzednim artykule z Bazy wiedzy zatytułowanym „Definiowanie komponentów połączenia stalowego przy użyciu biblioteki”. Definiowanie parametrów do wymiarowania połączeń stalowych jest tematem artykułu w bazie wiedzy „Projektowanie połączeń stalowych w RFEM 6”.
W programie RFEM 6 połączenia stalowe definiuje się jako układ elementów. W nowym rozszerzeniu Połączenia stalowe dostępne są podstawowe komponenty do uniwersalnego zastosowania (blachy, spoiny, płaszczyzny pomocnicze). Metody definiowania połączeń opisano w dwóch poprzednich artykułach w Bazie informacji: „Nowe podejście do wymiarowania połączeń stalowych w programie RFEM 6” oraz „Definiowanie elementów połączenia stalowego przy użyciu biblioteki” .
W rozszerzeniu Projektowanie konstrukcji stalowych dla programu RFEM 6 dostępne są trzy typy ram sprężystych (zwykłe, pośrednie i specjalne). Wyniki obliczeń sejsmicznych zgodnie z AISC 341-22 są podzielone na dwie sekcje: wymagania dotyczące prętów i połączeń.
Rozszerzenie Projektowanie konstrukcji stalowych w RFEM 6 oferuje teraz możliwość przeprowadzania obliczeń sejsmicznych zgodnie z AISC 341-16 i AISC 341-22. Obecnie dostępnych jest pięć typów systemów sejsmicznych (SFRS).
W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.
Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.
Przejdź do filmu
W rozszerzeniu , istnieje możliwość uwzględnienia naprężenia wstępnego w śrubach w analizie dla wszystkich komponentów.
Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.
Przejdź do filmu
Rozszerzenie Połączenia stalowe umożliwia wymiarowanie połączeń prętów o złożonych przekrojach. Ponadto można przeprowadzać obliczenia połączeń dla prawie wszystkich przekrojów cienkościennych z biblioteki programu RFEM.
Przejdź do filmu
Za pomocą komponentu "Blacha łącząca" można dodatkowo automatycznie tworzyć nową blachę węzłową w Połączenia stalowe Pozwala to na zaoszczędzenie oddzielnych komponentów, a pozostałe elementy, takie jak blacha czołowa i blacha nakładkowa, są automatycznie uwzględniane wraz z wymiarami.
Przejdź do filmu objaśniającego
Jakie programy i rozszerzenia są odpowiednie do obliczeń i wymiarowania konstrukcji stalowych?
Jak zdefiniować przegub plastyczny w RFEM 6?
Jak wymieniać dane między programem RFEM 6/RSTAB 9 a IDEA StatiCa?
Jak wygenerować obciążenie powierzchniowe na prętach za pomocą komórek w programie RFEM 6 lub RSTAB 9?
W ramach rozszerzenia Projektowanie konstrukcji stalowych ustawiłem warunki brzegowe w taki sposób, aby pas I belki był zablokowany podczas poziomego przemieszczenia. Następnie obliczyłem współczynniki obciążenia krytycznego za pomocą rozszerzenia Stateczność konstrukcji, ale współczynnik obciążenia krytycznego nie miał wpływu na podporę. Jaki jest tego powód?
Czy mogę oszacować, które minimalne przekroje należy zastosować przed rozpoczęciem projektowania modelu?
