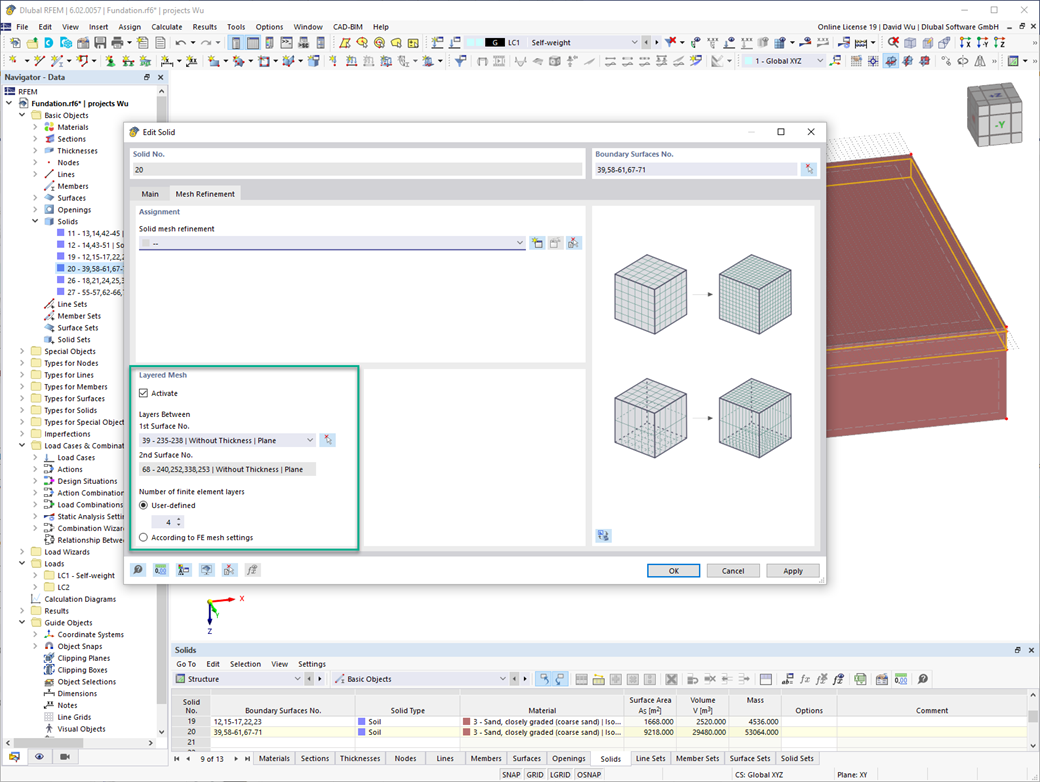

W przypadku tworzenia siatki brył można utworzyć warstwową siatkę ES. Za pomocą tej opcji można zdefiniować podział bryły z elementami ES pomiędzy dwiema równoległymi powierzchniami.
