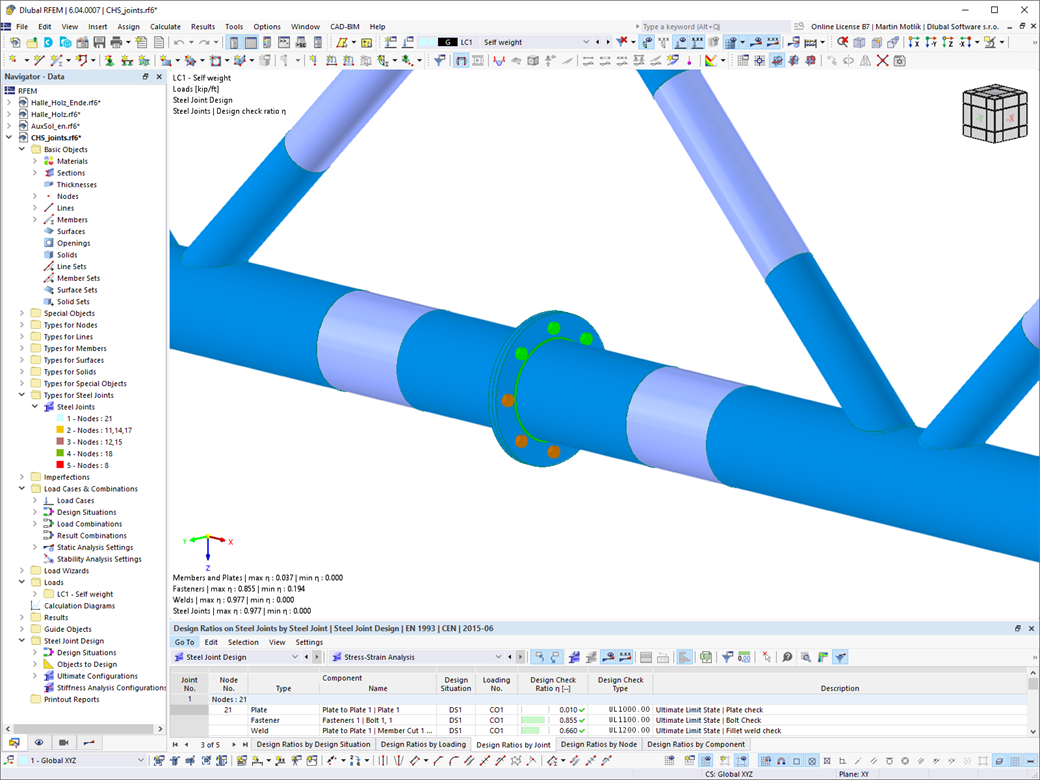

Połączenie profili zamkniętych o przekroju okrągłym

W artykule pokazano i wyjaśniono wpływ sztywności kabli na zginanie na ich siły wewnętrzne. W tym artykule dowiesz się również, jak zredukować ten wpływ.

Norma ASCE 7-22 [1], rozdz. 12.9.1.6 określa, kiedy efekty P-delta powinny być uwzględniane podczas przeprowadzania analizy modalnego spektrum odpowiedzi dla obliczeń sejsmicznych. W NBC 2020 [2], Wys. 4.1.8.3.8.c jedynie w niewielkim stopniu wymaga uwzględnienia przechyłów spowodowanych interakcją obciążeń grawitacyjnych z konstrukcją odkształconą. Z tego względu podczas przeprowadzania analizy sejsmicznej mogą wystąpić sytuacje, w których efekty drugiego rzędu, znane również jako P-delta, muszą zostać uwzględnione.

W artykule przedstawiono podstawowe pojęcia z zakresu dynamiki konstrukcji i ich roli w projektowaniu konstrukcji sejsmicznych. Duży nacisk kładzie się na wyjaśnienie aspektów technicznych w zrozumiały sposób, aby czytelnicy bez głębokiej wiedzy technicznej mogli uzyskać wgląd w temat.

W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.

Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.

Przejdź do filmu

W rozszerzeniu , istnieje możliwość uwzględnienia naprężenia wstępnego w śrubach w analizie dla wszystkich komponentów.

Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.

Przejdź do filmu

W rozszerzeniu stalowe , istnieje możliwość zdefiniowania początkowej sztywności Sj ,ini zgodnie z Eurokodem i AISC. Można to zrobić dla wybranych prętów w odniesieniu do sił wewnętrznych N, My i Mz.

W zakładce Pręty, w oknie dialogowym wprowadzania danych rozszerzenia Połączenia stalowe można wybrać odpowiednie siły wewnętrzne przy użyciu pola wyboru. Możliwych jest kilka wyborów. Dla tych sił wewnętrznych analiza sztywności jest przeprowadzana ze znakiem dodatnim i ujemnym.

Przejdź do filmu
