Zastosowanie nieliniowego zwolnienia prętowego "Rusztowanie N | phiy,phiz" umożliwia symulację wstawionego połączenia rur rusztowania.
![KB 001801 | Uzyskiwanie dostępu do wyników FSM](/pl/webimage/039828/3500358/Figure_1.png?mw=512&hash=d5b2460f441369fa093f6bb79c5c8666350e521e)
![Lokalne metody wyboczenia](/pl/webimage/033068/3351551/ADM1.png?mw=512&hash=397e59fa6130c40cc8c8086909796292853c1750)
![Podpora rusztowania](/pl/webimage/010185/468719/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Zapisywanie i importowanie wykresów dla przegubów prętowych](/pl/webimage/010427/2984210/01-EN.png?mw=512&hash=17127434c06258f349409b3e8f047f6d0e8c4ea7)
![Element 002723 | Przegub rusztowania](/pl/webimage/046401/3664418/2023-12-11_12-22-49.png?mw=512&hash=2b4e9f83c58254e97238ab2909398756b4b74f1f)
Zastosowanie nieliniowego zwolnienia prętowego "Rusztowanie N | phiy,phiz" umożliwia symulację wstawionego połączenia rur rusztowania.
![AISI S100/CSA S136 Wymiarowanie stali formowanej na zimno w RFEM 6](/pl/webimage/040277/3509688/Cold_formed_AISI_EN.png?mw=512&hash=64fe70077d24767102745523ca11a1880ab1ff6e)
Wymiarowanie prętów stalowych formowanych na zimno zgodnie z AISI S100-16/CSA S136-16 jest dostępne w RFEM 6. Dostęp do obliczeń można uzyskać, wybierając normy „AISC 360” lub „CSA S16” w rozszerzeniu Projektowanie konstrukcji stalowych. Następnie dla obliczeń elementów formowanych na zimno automatycznie wybierane jest „AISI S100” lub „CSA S136”.
Do obliczania sprężystego obciążenia wyboczeniowego pręta program RFEM stosuje metodę DSM. Bezpośrednia metoda wytrzymałości oferuje dwa typy rozwiązań, numeryczne (metoda pasm skończonych) i analityczne (specyfikacja). Krzywą charakterystyczną (sygnaturę) FSM i kształty wyboczenia można wyświetlić w oknie dialogowym Przekroje.
![Definition eines Stabendgelenks mit der Nichtlinearität "Gerüstdiagramm"](/pl/webimage/006824/484418/Scaffolding.png?mw=512&hash=210d7e15b7c00c91e74445c180cf62f40424474a)

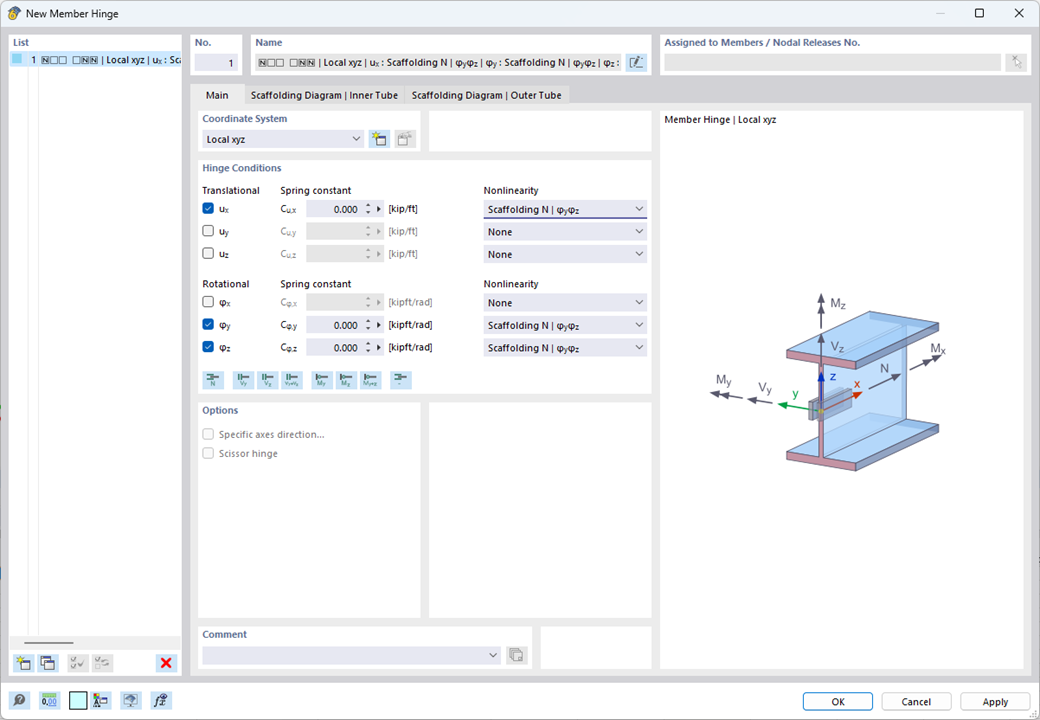

Nieliniowości przegubów prętowych "Rusztowanie - N phiy/phiz" oraz "Wykres rusztowania" umożliwiają mechaniczną symulację połączenia rur z wewnętrznym czopem między dwoma elementami prętowymi.
W modelu równoważnym, moment zginający jest przenoszony przez nadmiernie ściskaną rurę, a po zablokowaniu, również dodatkowo przez wewnętrzny profil, w zależności od stanu naprężeń ściskających na końcu pręta.
![Element 002854 | Przenoszenie reakcji podporowych na wolne obciążenia](/pl/webimage/051684/3998606/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
W generatorze obciążeń "Importować reakcję podporową" oprócz połączeń typu "Ręcznie" dostępny jest typ połączenia obiektu "Wolne obciążenia". Dzięki tej opcji nie trzeba ręcznie przydzielać reakcji podporowych do określonych węzłów i linii. Siły podporowe połączonego modelu są w tym wariancie przyłożone jako wolne obciążenia.
