Pytanie:
Jak przeprowadzić analizę wyboczenia dla powierzchni w programie RFEM?
Odpowiedź:
Do przeprowadzenia analizy wyboczenia elementów powłokowych wymagane są moduły dodatkowe RF‑STABILITY, RF‑IMP i RF‑STEEL Surfaces.
Definiowanie decydującego obciążenia według liniowej analizy statycznej
Wyniki decydującego KO są następnie wykorzystywane w module RF-STABILITY do określenia najniższego kształtu drgań (lokalne ugięcie/wyboczenie powierzchni).
Dzięki przeskalowaniu postaci drgań własnych do maksymalnej rzędnej (maksymalnej wartości deformacji początkowej) można wygenerować wstępnie odkształconą konstrukcję w RF-IMP. Inżynier musi zdefiniować maksymalną wartość początkowego odkształcenia.
Teraz można skopiować decydujący KO i obliczyć go zgodnie z analizą drugiego rzędu, uwzględniając wstępnie odkształconą konstrukcję RF‑IMP.
Wyniki są następnie wykorzystywane do przeprowadzenia analizy naprężeń w RF‑STEEL Surfaces.

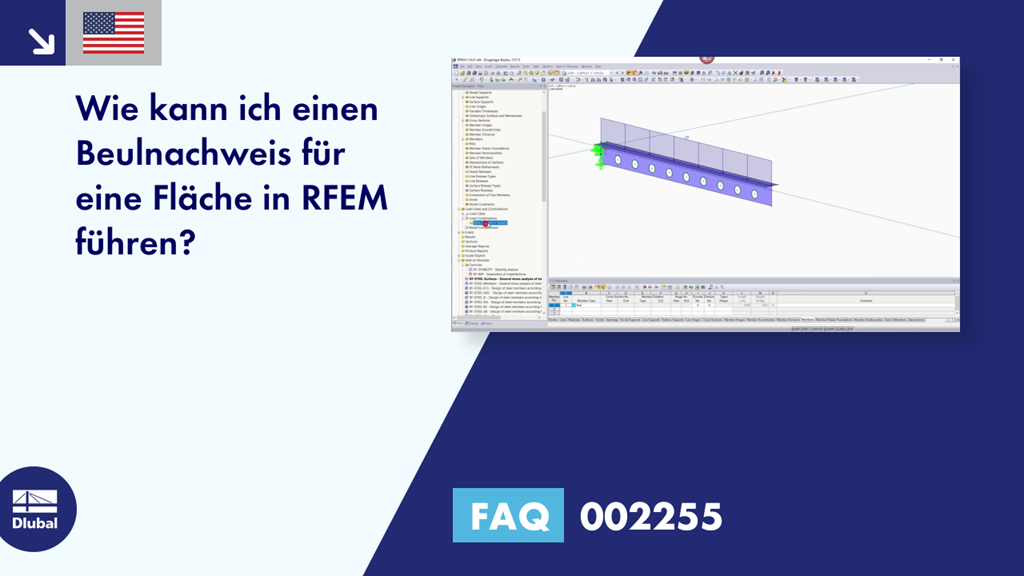

Załączony film pokazuje ponownie ogólną procedurę.
