Pytanie:

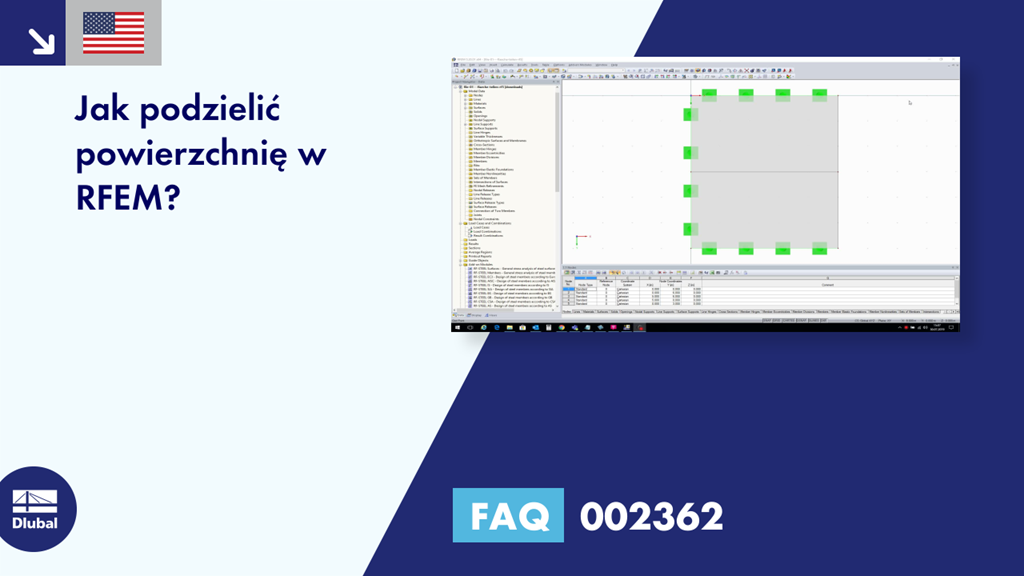

Jak podzielić powierzchnię w RFEM?
Odpowiedź:
Program RFEM umożliwia dzielenie powierzchni na dwa sposoby:
1) Równy podział powierzchni
Aby równo rozdzielić powierzchnię, musi ona mieć cztery boki i być wypukła; innymi słowy, żaden z czterech kątów wewnętrznych nie może być większy niż 180 °.
Funkcja ta jest dostępna po kliknięciu powierzchni prawym przyciskiem myszy i wybraniu opcji „Podziel powierzchnię”. W odpowiednim oknie dialogowym "Podzielić powierzchnię" należy wprowadzić liczbę podziałów w każdym kierunku oraz poszczególne odległości względne (patrz rysunek 01).
2) Podział powierzchni za pomocą zintegrowanych linii
Jeżeli w płaszczyźnie powierzchni zostaną narysowane jakieś linie, można ich użyć do podzielenia powierzchni (patrz rysunek 2). Najpierw należy sprawdzić, czy linie podziału są zintegrowane z powierzchnią, co zazwyczaj ma miejsce w przypadku automatycznego wykrywania obiektów (patrz rysunek 03). Następnie należy kliknąć powierzchnię prawym przyciskiem myszy i wybrać opcję „Podzielić powierzchnię”, aby użyć żądanej funkcji (patrz rysunek 04).
