Pytanie:
Chciałbym dołączyć wzory do kontroli obliczeń do protokołu wydruku STEEL EC3. Jak to działa?
Odpowiedź:
W protokole wydruku istnieje możliwość aktywowania wyników pośrednich. Można też wybrać wzór obliczeniowy („Równanie obliczeniowe”).

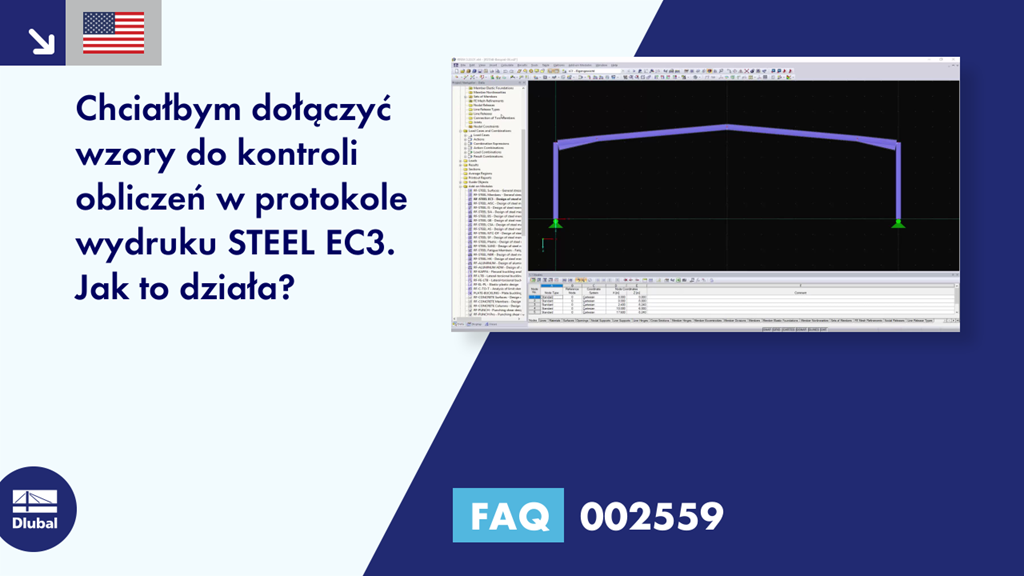

[EN] FAQ 002559 | Chciałbym dołączyć wzory do kontroli obliczeń do protokołu wydruku STEEL EC3 ...
