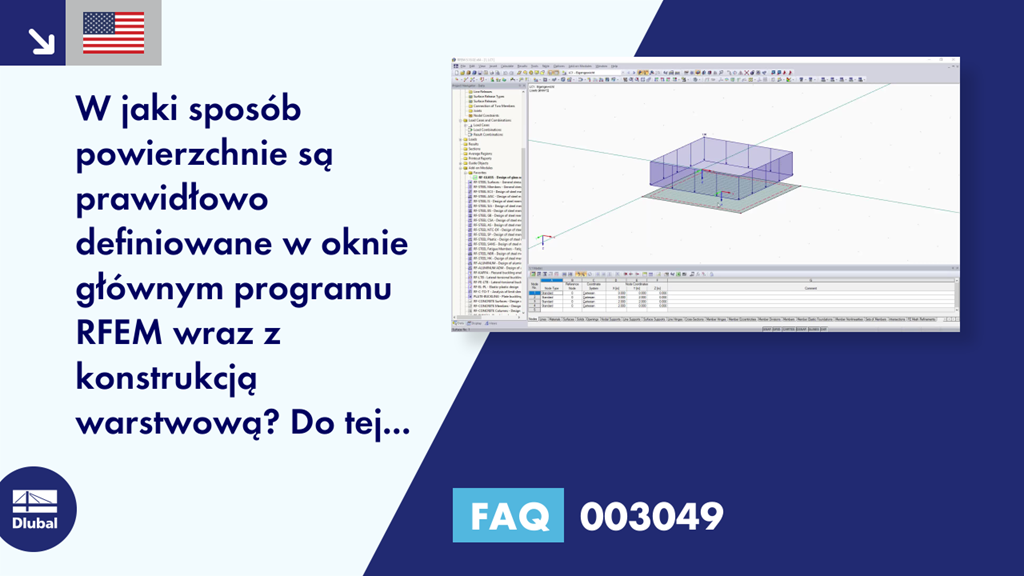

[PL] FAQ 003049 | W jaki sposób powierzchnie są definiowane prawidłowo w oknie głównym programu RFEM przy użyciu struktury warstw ...

Pytanie:
W jaki sposób powierzchnie są definiowane prawidłowo w oknie głównym programu RFEM wraz ze strukturą warstw? Jak dotąd znalazłem tylko strukturę warstw zdefiniowaną w module dodatkowym RF-GLASS.

Odpowiedź:
W przypadku wymiarowania szkła za pomocą modułu dodatkowego RF-GLASS skład warstw jest definiowany w module dodatkowym (Okno 1.2). Struktura warstw w głównym oknie programu RFEM nie ma tu znaczenia, ponieważ moduł dodatkowy tworzy podczas obliczeń tymczasowy model obliczeniowy. Ważne jest, aby ustawić sztywność powierzchni szkła (patrz rysunek).

To samo dotyczy podparcia bloczka. Jest to również całkowicie zdefiniowane w RF-GLASS.

Na naszej stronie internetowej można znaleźć interesujące webinarium na temat "Wymiarowania konstrukcji szklanych w RFEM" z wykorzystaniem RF -GLASS.

Czy mają Państwo jakieś pytania?
