Pytanie:

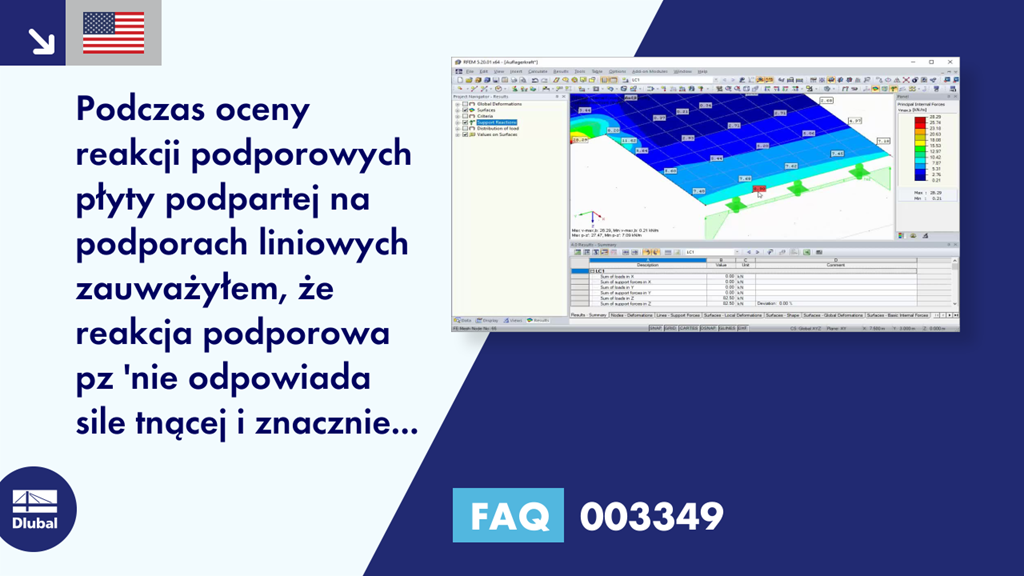

Podczas oceny reakcji podporowych płyty podpartej na podporach liniowych zauważyłem, że reakcja podporowa pz 'nie odpowiada sile tnącej i znacznie się różni. Dlaczego?
Odpowiedź:
W przypadku znacznych odchyleń problem może wynikać z zastosowanej teorii zginania (Mindlina lub Kirchhoffa).
Informacje na ten temat można znaleźć w sekcji FAQ Mindlin Kirchhof.
