Pytanie:

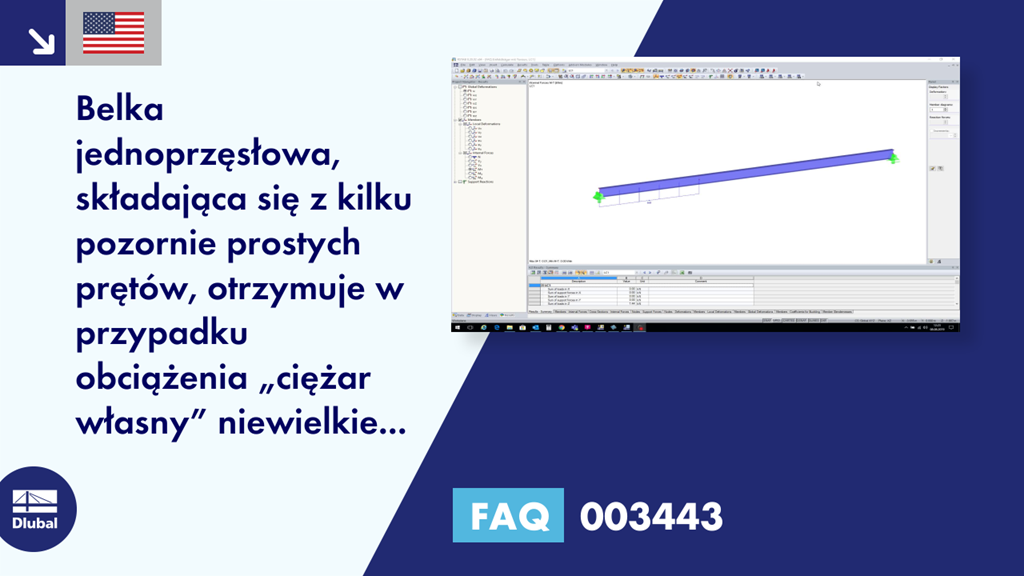

Belka jednoprzęsłowa, składająca się z kilku pozornie prostych prętów, otrzymuje w przypadku obciążenia „ciężar własny” niewielkie momenty skręcające. Dlaczego?
Odpowiedź:
Jest bardzo prawdopodobne, że w modelowaniu występuje niedokładność, którą należy sprawdzić w następujący sposób:
Ustaw widok w kierunku pręta, a następnie powiększ.
Wybierz wszystkie istniejące węzły, które powinny leżeć na tej samej linii: Jeżeli odpowiednie współrzędne w kierunku poprzecznym nie odpowiadają osi pręta, odpowiednie pole współrzędnej jest puste i występuje odchylenie.
