Pytanie:

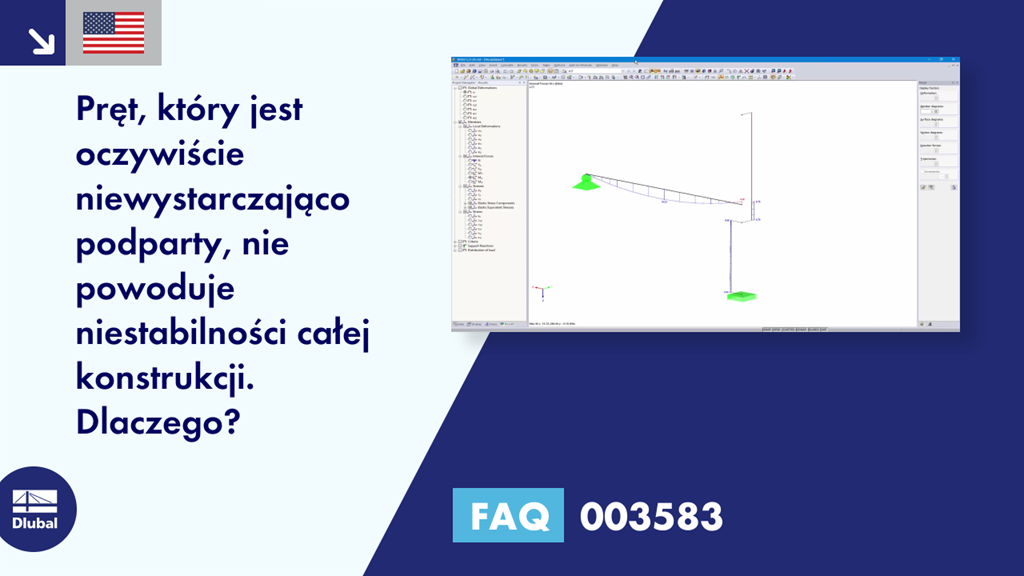

Pręt, który jest oczywiście niewystarczająco podparty, nie powoduje niestabilności całej konstrukcji. Dlaczego?
Odpowiedź:
Może to być spowodowane definicją mimośrodu pręta. Aby uzyskać lepszy widok, oryginalne linie są automatycznie ukrywane w przypadku prętów mimośrodowych. W niektórych przypadkach może się wydawać, że koniec pręta nie jest dostatecznie podparty (patrz rysunek 01, po lewej stronie). Linia z siatką działa jednak w tle. Można to wyraźnie wyświetlić, ukrywając pręty w nawigatorze Wyświetl (patrz rysunek 01, po prawej).
Na rysunku 01 linia we wspólnym węźle nie została podzielona geometrycznie. Z tego powodu nie ma graficznej linii połączenia reprezentującej mimośród, który wynikałby w tym przypadku. Jednak ze względu na ustawienie przedstawione na rysunku 02 węzeł jest nadal otoczony siatką z prętem pionowym.
Aby wyświetlić graficzną linię połączenia, zaleca się podzielić pręt lub linię w tym węźle (patrz rysunek 03).
